将BJT连接为二极管

材料：

● ADALM2000 主动学习模块

● 无焊面包板

● 一个1 kΩ电阻（或其他类似值）

● 一个小信号NPN晶体管(2N3904)

说明：

NPN晶体管的发射极-基极结的电流与电压特性可以使用ADALM2000实验室硬件和以下连接来测量。使用面包板，将波形发生器W1连接到电阻R1的一端。将示波器输入2+也连接到这里。将Q1的基极和集电极连接到R1的另一端，如图所示。Q1的发射极接地。将示波器输入2-和示波器输入1+连接到Q1的基极-集电极节点。示波器输入1-也可以选择接地。

图1.NPN二极管连接图。

硬件设置：

波形发生器配置为100 Hz三角波，峰峰值幅度为6 V，偏移为0 V。示波器的差分通道2（2+、2-）用于测量电阻（和晶体管）中的电流。连接示波器通道1 (1+)用于测量晶体管两端的电压。流过晶体管的电流是1+和1-之间的电压差除以电阻值(1 kΩ)的结果。

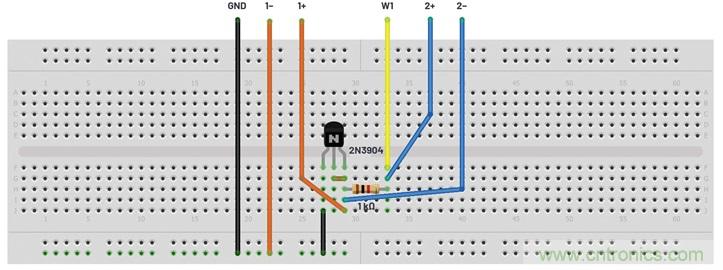

图2.NPN二极管面包板电路。

步骤：

将捕获的数据加载到电子表格中，计算电流。绘制电流与晶体管两端电压(VBE)的曲线。没有反向流动电流。在正向导通区域，电压-电流呈对数关系。如果在对数坐标系中绘制电流曲线，结果应为直线。

图3.NPN二极管XY曲线。

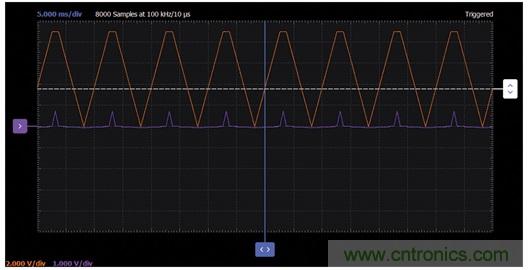

图4.NPN二极管波形。

反向击穿特性

目标：

本次实验的目标是研究BJT连接为二极管时发射极-基极结的反向击穿电压特性。

材料：

● 一个100 Ω电阻

● 一个小信号PNP晶体管(2N3906)

说明：

使用面包板，将波形发生器输出连接到100 Ω串联电阻R1的一端以及Q1的基极和集电极，如图2所示。发射极连接到-5 V固定电源。将示波器通道1 (1+) 连接到基极-集电极节点，1-连接到发射极节点。示波器通道2用于测量R1两端的电压，从而测得通过Q1的电流。 之所以选择PNP 2N3906而不是NPN 2N3904，是因为PNP发射极-基极击穿电压小于ADALM2000可产生的+10 V最大值，而NPN的击穿电压可能会高于10V。

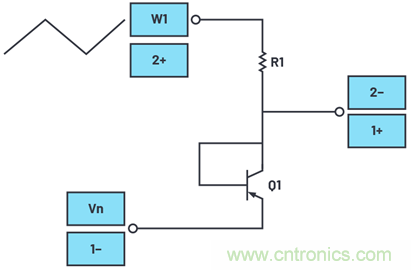

图5.PNP发射极-基极反向击穿配置。

硬件设置：

波形发生器配置为100 Hz三角波，峰峰值幅度为10 V，偏移为0 V。示波器通道1 (1+)用于测量电阻两端的电压。其设置应配置为将通道2跨接到电阻R1的两端（2+、2-）。两个通道均应设置为每格1 V。流过晶体管的电流是2+和2-之间的电压差除以电阻值(100 Ω)的结果。

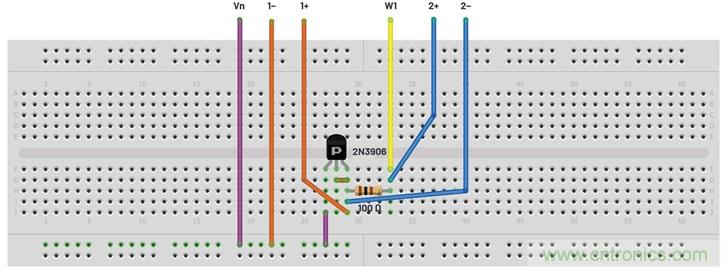

图6.PNP发射极面包板电路。

步骤：

实验室硬件电源将可用的最大电压限制为小于10V。许多晶体管的发射极-基极反向击穿电压都大于此电压。在图6所示的配置中，可以测量0 V至10 V（W1峰峰值摆幅）之间的电压。

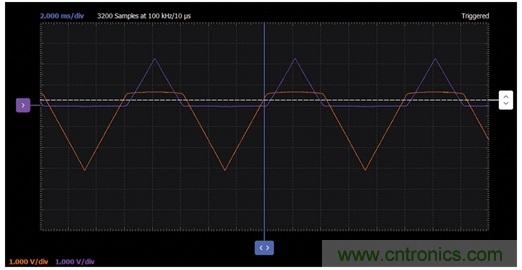

图7.PNP发射极波形。

捕获示波器波形并将其导出到电子表格中。对于本示例中使用的PNP晶体管2N3906，发射极-基极结击穿电压约为8.5V。

降低二极管的有效正向电压

目标：

本次实验的目标是研究一种正向电压特性小于BJT连接作为二极管时的电路配置。

材料：

● 一个1 kΩ电阻

● 一个150 kΩ电阻（或100 kΩ与47 kΩ电阻串联）

● 一个小信号NPN晶体管(2N3904)

● 一个小信号PNP晶体管(2N3906)

说明：

连接面包板，将波形发生器W1连接到串联电阻R1的一端以及NPN Q1的集电极和PNP Q2的基极，如图8所示。Q1的发射极接地。Q2的集电极连接到Vn (5 V)。电阻R2的一端连接到Vp (5 V)。R2的另一端连接到Q1的基极和Q2的发射极。示波器通道2 (2+)的单端输入连接到Q1的集电极。

图8.降低二极管的有效正向压降所需的配置图。

硬件设置：

波形发生器配置为100 Hz三角波，峰峰值幅度为8 V，偏移为2 V。示波器通道2 (2+)用于测量电阻两端的电压。流过晶体管的电流是示波器输入1+和1-之间的电压差除以电阻值(1kΩ)的结果。

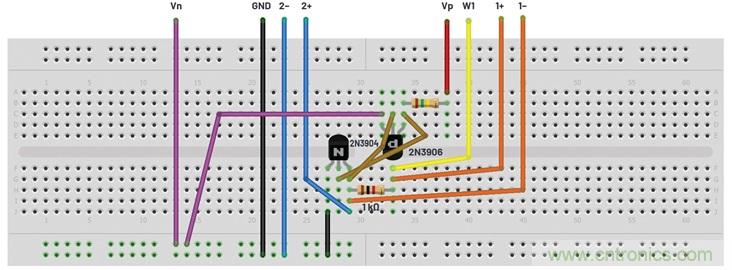

图9.降低二极管有效正向压降的面包板电路。

步骤：

现在，二极管的导通电压约为100 mV，而第一个示例中的简单二极管连接方案为650 mV。绘制W1扫频时Q1的 VBE 曲线。

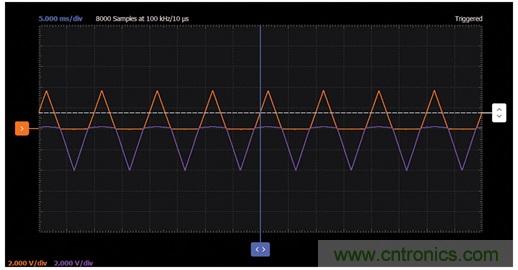

图10.降低二极管有效正向压降的波形。

VBE 乘法器电路

目标：

我们已探讨了一种能有效降低 VBE 的方法，本次实验的目的则是增大 VBE ，并展示与单个BJT连接为二极管的方案相比更大的正向电压特性。

材料：

● 两个2.2 kΩ电阻

● 一个1 kΩ电阻

● 一个5 kΩ可变电阻、电位计

● 一个小信号NPN晶体管(2N3904)

说明：

连接面包板，将波形发生器W1连接到电阻R1的一端，如图11所示。Q1的发射极接地。电阻R2、R3和R4构成分压器，电位计R3的滑动端连接到Q1的基极。Q1的集电极连接到R1的另一端和R2处的分压器顶端。示波器通道2 (2+)连接到Q1的集电极。

图11.VBE乘法器配置。

硬件设置：

波形发生器配置为100 Hz三角波，峰峰值幅度为4 V，偏移为2 V。示波器通道单端输入2+用于测量晶体管两端的电压。其设置应配置为通道1+连接发生器W1以显示输出，通道2+连接Q1的集电极。流过晶体管的电流是示波器输入1+和示波器输入2+测得的W1两端的电压差除以电阻值(1 kΩ)的结果。

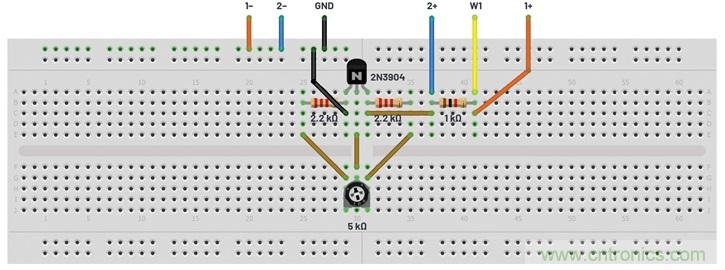

图12.VBE乘法器面包板电路。

步骤：

开始时，将电位计R3设置为其范围的中间值，Q2集电极处的电压应大约为 VBE的2倍。将R3设置为最小值时，集电极处的电压应为 VBE的9/2（或4.5）倍。将R3设置为最大值时，集电极处的电压应为 VBE的9/7倍。

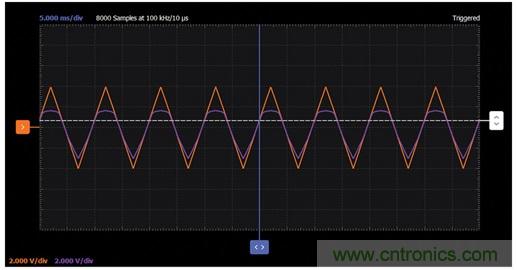

图13.VBE 乘法器面包板波形。
