ROHM确立可大幅降低电容器容值的电源技术Nano Cap

在电子设备的电源电路中，会使用外置电容器来稳定输出。例如，在由线性稳压器和微控制器组成的电路中，通常需要在线性稳压器的输出端配置1μF的电容器，在微控制器的输入端配置100nF的电容器。

此次，在线性稳压器中使用了融合ROHM“电路设计”、“布局”及“工艺”三大模拟技术优势而实现的电源技术“Nano Cap”，使线性稳压器的输出端不再需要电容器，仅用一枚100nF的电容器即可实现稳定运行，因此，可大大减轻电路的设计负担。

未来，ROHM将会进一步开发旨在消除电容器的“Nano Cap”技术，并且，未来开发的产品中，不仅在线性稳压器中使用“Nano Cap”技术，而且在运算放大器和LED驱动器等其他模拟IC中也将采用该技术。ROHM通过减少电容器、降低容值，并有效利用资源，减轻环境负荷，为社会贡献力量。

目前，采用了“Nano Cap”技术的运算放大器已部分开始出售样品，另外，相应的线性稳压器和内置了相应稳压器的LED驱动器也将于2020年内开始出售样品。

＜背景＞

近年来，随着人们节能意识的不断提高，各种应用的电子化进程加速。特别是在汽车领域，电动汽车和自动驾驶技术的发展带来的技术创新，使电子元器件的使用数量逐年增加。另一方面，为使电子电路更加稳定而使用的电容器（特别是积层陶瓷电容器），是很常用的电子元器件，因此希望尽量减少所用电容器数量的需求日益高涨。

继超高速脉冲控制技术“Nano Pulse Control™”、超低消耗电流技术“Nano Energy™”之后，ROHM又确立了第三种Nano电源技术“Nano Cap™”，这是能够减少线性稳压器中以往必须的外置电容器的一项新技术。通过减少电源电路中的电容器数量和降低容值，非常有助于减轻包括汽车领域在内的众多领域的电路设计负担。

＜关于Nano Cap™＞

Nano Cap是在ROHM的垂直统合型生产体制下，凝聚“电路设计”、“布局”、“工艺”三大尖端模拟技术优势而实现的超稳定控制技术。稳定控制解决了模拟电路中电容器相关的稳定运行课题，无论是在汽车和工业设备领域，还是在消费电子设备领域，这项技术都有助于减少各种应用的设计工时。

＜Nano Cap技术详解＞

Nano Cap通过改善模拟电路的响应性能，并尽可能地减少布线和放大器的寄生因素，对线性稳压器的输出提供稳定的控制，从而能够将输出电容器的容值降至以往技术的1/10以下。

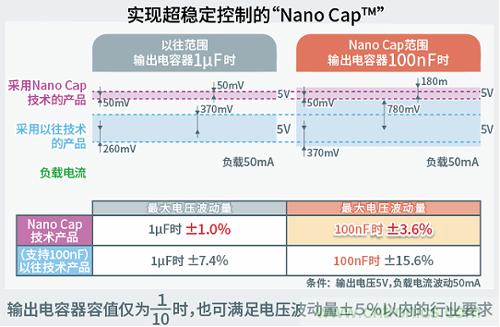

因此，比如由线性稳压器和微控制器组成的电路，普通的线性稳压器需要在线性稳压器的输出端配置1µF的电容器，在微控制器的输入端配置100nF的电容器，而采用Nano Cap技术的线性稳压器，仅需微控制器端的100nF电容器即可实现稳定运行。在Nano Cap技术的实际评估（条件： 电容器容量100nF，负载电流波动50mA）中，行业要求是输出电压波动相对于负载电流波动的值在±5.0%以内，以往支持100nF的线性稳压器的输出电压波动为±15.6%，而采用Nano Cap技术的评估芯片仅为±3.6%，运行非常稳定。

＜关于以往的Nano电源技术＞

Nano电源技术是ROHM在公司的垂直统合型生产体制下，凝聚“电路设计”、“布局”和“工艺”三大尖端模拟技术优势而确立的技术。下列以Nano为关键词的ROHM技术，被广泛应用于以电源IC为主的各种产品中，助力解决应用的课题。

「Nano Pulse Control™」：

一种超高速脉冲控制技术。在电源IC中实现纳秒（ns）级的开关导通时间（电源IC的控制脉冲宽度），使得以往必须由2枚以上电源IC构成的从高电压到低电压的电压转换，仅由“1枚电源IC”即可实现。该技术非常有助于轻度混合动力汽车、工业机器人及基站的辅助电源等用48V电源系统驱动的应用的小型化和系统的简化。

「Nano Energy™」：

一种超低消耗电流技术。针对IoT领域的关键词“纽扣电池十年驱动”，通过极力减少超轻负载时的消耗电流，以及与降低消耗电流相制约的因素，使无负载时实现了纳安（nA）级的消耗电流。该技术有助于移动设备、可穿戴式设备及IoT设备等用电池和小型电池驱动的电子设备的长时间驱动。
