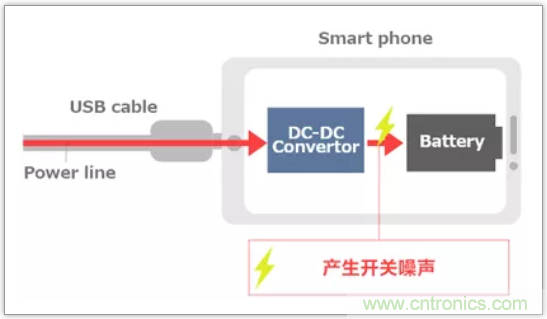

快充系统所使用的DC-DC转换器通过开关将直流转换为矩形波以转换电压，因此会产生开关噪声。
快充的充电电流值较大，因此与传统充电器比较，其开关噪声问题尤为突出。
快充的噪声问题

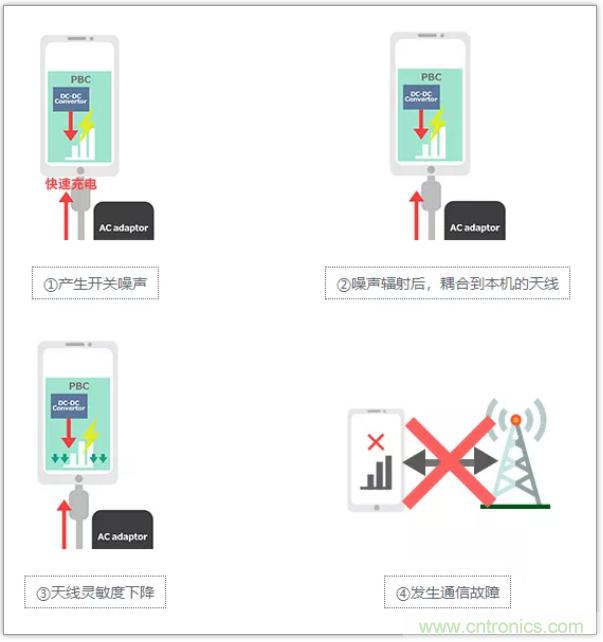

快速充电器产生的噪声通过基板上的图案或电缆向空中辐射，并进入本机的无线接收天线，从而使接收灵敏度下降。接收灵敏度下降导致可接收范围变小或接收速度降低，从而使设备性能下降。
启动快充后…
噪声问题案例
下面介绍因快充噪声导致接收灵敏度下降的例子。

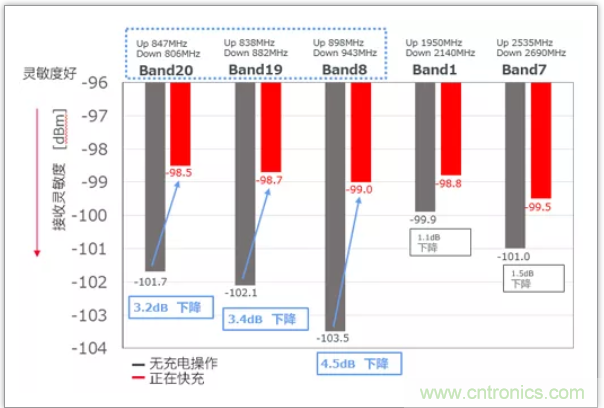

以下数据为快充开始前后的接收灵敏度确认值。条形向下延伸越多，灵敏度越高。

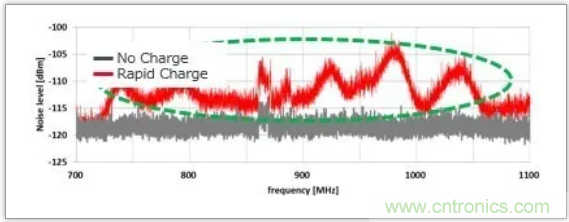

与未充电状态比较，快充时的LTE low band (700～900Mhz) 接收灵敏度有所下降。
观察噪声分布
采用噪声可视化工具确认问题是否来源于基板上的噪声。

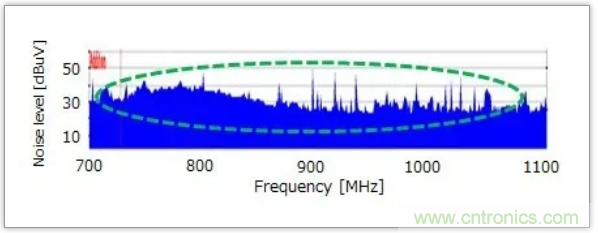

观察基板上的噪声分布及进入天线的噪声，发现基板上的噪声谱与耦合到天线的噪声谱相似。

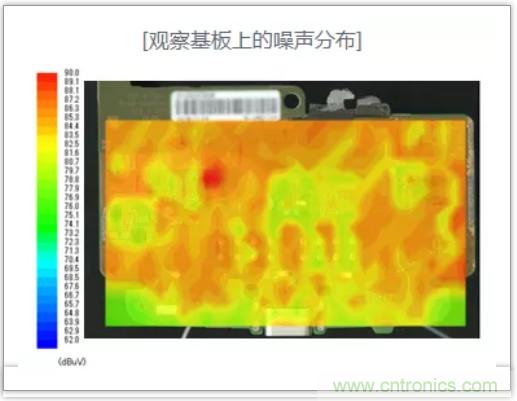

基板上的噪声谱
耦合到天线的噪声
噪声传导路径

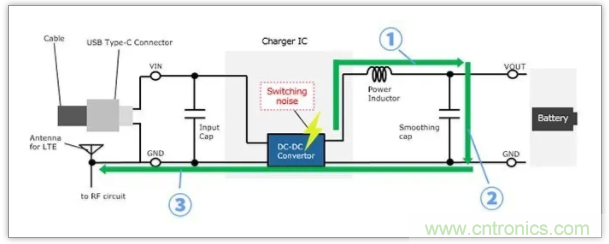

经确认，噪声的传导路径如下：DC-DC转换器产生的噪声从电源输出线经过平滑电容器传导至基板地线，并从图案向外辐射，最终进入天线。
[噪声传导路径]
①噪声传导至DC-DC转换器的输出线
②噪声从电源线经过平滑电容器传导至基板地线
③传导至基板地线的噪声从图案向外辐射，从而降低无线接收灵敏度
静噪建议
根据刚才的调查结果，可以确认噪声从DC-DC转换器的输出单元产生，推测在输出单元中插入铁氧体磁珠会有效果。同样，输入单元也容易产生噪声，因此希望在输入单元也使用铁氧体磁珠。
快速充电时会产生大电流，请选用额定电流较高的铁氧体磁珠。
另外，为应对无线载波频率噪声，应选择高频特性优良的产品。
推荐的滤波器

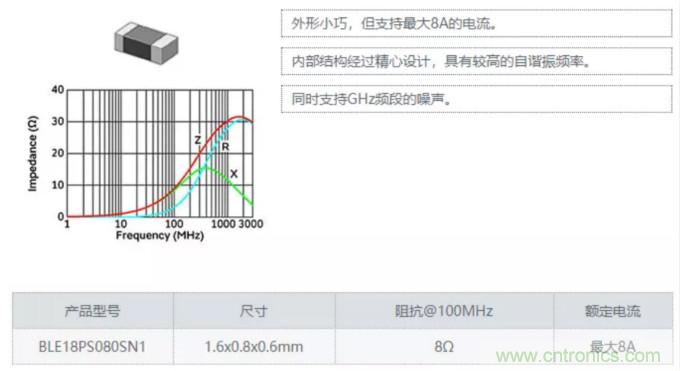

BLE18PS系列最大支持8A，在GHz频段上可以获得高阻抗，适合该用途。
确认静噪效果
在实机上确认了使用铁氧体磁珠后的静噪效果。

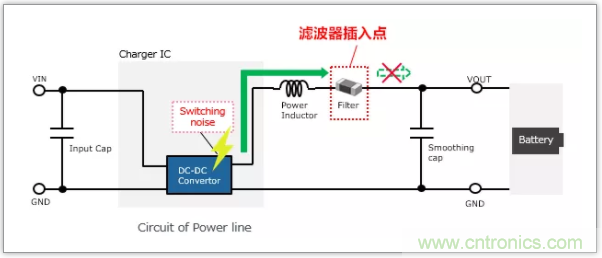

在平滑电容器前插入铁氧体磁珠BLE18PS080SN1。
静噪对接收灵敏度的改善效果
插入铁氧体磁珠，以确认接收灵敏度的改善程度。

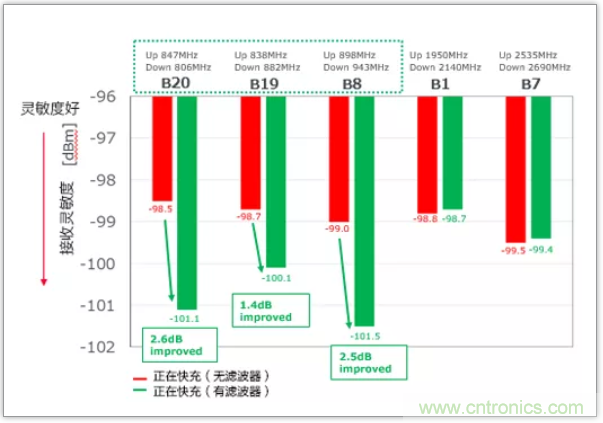

比较插入前后快充期间的灵敏度，可以确认在LTE Low band的700MHz-900MHz上，接收灵敏度有所改善。
确认静噪后的噪声分布变化
通过噪声可视化工具确认噪声已减少。

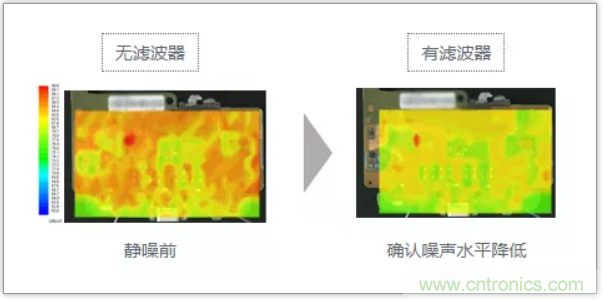

可以确认基板上分布的噪声水平有所降低。

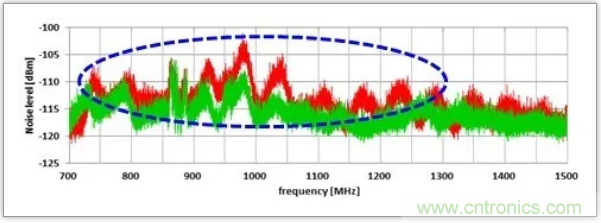

天线的噪声水平降低
如下图所示，可以确认进入天线的噪声水平降低。
（参考）确认插入滤波器的影响

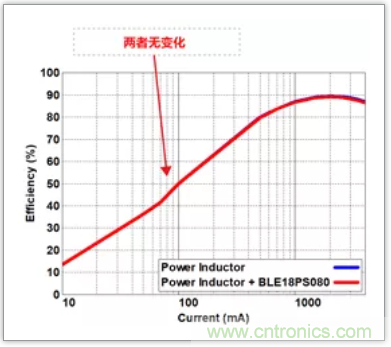

确认插入滤波器是否会影响DC-DC转换器的效率。发现插入滤波器前后，效率未发生变化，由此可判断对效率无不良影响。
其他静噪要点
本次仅在DC-DC转换器的输出单元插入了滤波器，建议在输入单元也插入滤波器。（BLE18PS080SN1）
本次的验证示例中未出现问题，但有时输入侧也会因开关噪声而出现问题。

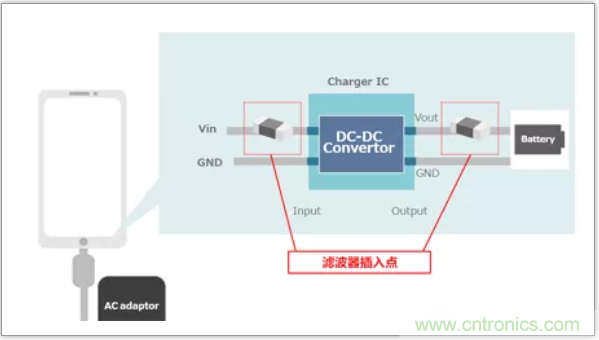

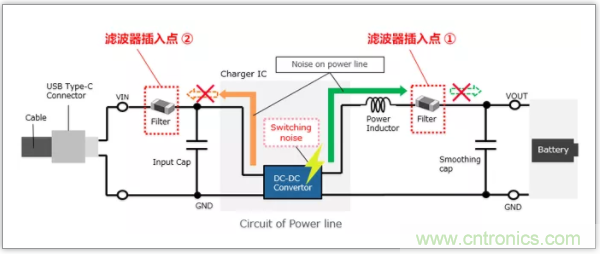

滤波器插入点① 充电器IC的输出单元 (平滑电容器前)
滤波器插入点② 充电器IC的输入单元 (输入电容器前)
本次介绍的噪声滤波器
BLE18PS080SN1
