使用LLC谐振控制器来加速器件运行

我敢打赌，当你们中的大部分人启动了电路，至少在功率密度和效率方面取得了个人的最佳成果。回家后，你也许会激情满满地向你的配偶或孩子们讲述这段令人兴奋的经历，但这只会让他们对你的行为感到非常不解。

放心，您不会在此获得这样的反馈。就个人而言，我喜欢摸索新鲜事物，并尝试使之变得比以前更好。TI推出了一个新型的控制器，UCC256301，目前正引发众人热议，因为它使电源性能表现出色。

UCC256301是TI LLC控制器系列中最新的一款产品，如图1所示。其特点和优点包括集成高压启动、x-cap放电、强大的故障保护和一种绝对可靠的新控制方法等。

图1：UCC256301系统框图

在竞品分析的过程中，UCC256301在稳定裕量、易于设计、强大的保护机制、轻负载效率和瞬态干扰抑制等方面优于类似的器件。

言归正传，请看以下实例，我用UCC256301改装了一个商业游戏系统。图2所示为改装前后的负载瞬态响应。

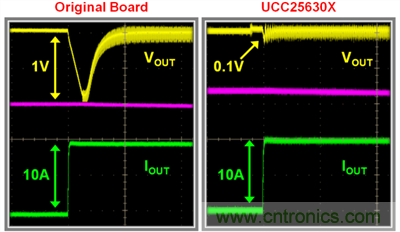

图2：瞬态响应改善

原装电路板的性能其实不错。然而，请看UCC256301在那上面的表现！负载瞬态响应变得不那么重要。对于制造商来说，这可能意味着输出电容降低20%，更不用说其他组件在加强性能和整合方面的节省情况。图3中的框图说明了与此器件一样具有不同系统级电路所节省的地方。

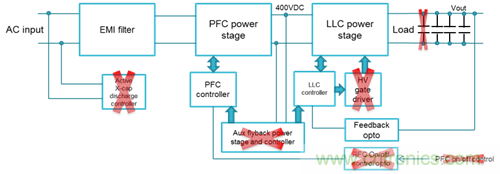

图3：系统级组件节省

在同一个游戏系统中，我在突发模式（如图4，小10倍）和轻负载效率（如图5，提高10%的效率）中，实现了输出纹波电压的附加性能的提升。另一个系统中，即使在存在高压功率因数校正（PFC）输入的情况下，我也可测量小于40mW的空载功率，同时完全调节输出。在我看来，这举例说明了加速器件的概念。我试图告诉我的妻子和孩子们，但是他们却回以茫然的眼神。

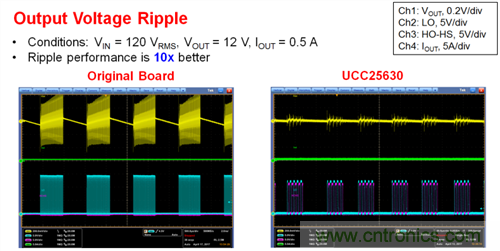

图4：波纹提升

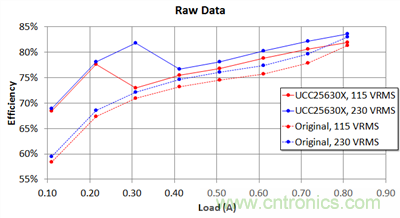

图5：效率提升

这个设备还有很多方面可供讨论；然而，它的核心是一种称为混合滞回控制（HHC）的新型控制架构。该控制架构结合了直接频率控制LLC和电荷控制LLC的优势，以获得优于其他的产品。实际上，这种控制方法对改善性能大有裨益。
