1a. 同步降压转换器
1b：反相升降压转换器
图 1. 将降压稳压器 IC 用作反相升降压转换器
反相升降压转换器的工作情况如图 2a 和 2b 所示。在 TON（Q1：导通；Q2：关闭）期间，电感器储存能量；而在 TOFF（Q1：关闭；Q2：导通）期间，电感器为输出电容器充电。
2a：TON（Q1：导通；Q2：关闭）
2b：TOFF（Q1：关闭；Q2：导通）
图 2. 反相升降压工作情况
反相升降压配置下降压 IC 的最大 VIN及 IOUT
当在反相配置中使用降压稳压器 IC 时，需要降低转换器的最大输入电压及最大输出电流范围。我们用图 3 中基于 LM5017 的反相升降压电路来说明这些概念。在该配置中，IC 的偏置接地（RTN 引脚）连接至负输出电压 (-10V)。IC 的输入 (VIN) 及返回 (RTN) 端电压为：
VIN, RTNVIN+ |VOUT|
因此，最大输入电压为：VIN(MAX)VIN,RTN (MAX)- |VOUT|
由于电感器电流只在 TOFF（图 2b）期间为输出电容器供电，因此输出电流为：IOUTIL1(1-D)
其中 D 是占空比。最大输出电流与开关电流限值有关，如以下公式所示：
其中 ΔIL1是峰值间电感器电流纹波，其在最大 VIN(MAX)下达到峰值：

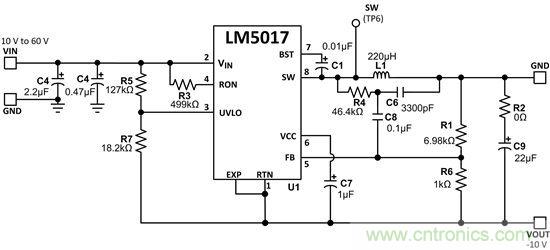

图 3 是基于 LM5017 的完整反相升降压转换器电路图。由于 LM5017 的宽泛 VIN(100V) 额定值，因此其可在反相升降压应用中通过宽泛输入电压轨工作。
图 3. 10V~60V 输入至 -10V 输出、300mA 反相升降压应用电路
