关于混合信号接地，这有几个重要知识哟

图 1. 混合信号 IC 接地：单个 PCB（典型评估/测试板）

这样就基本在混合信号器件上产生了系统“星型”接地。所有高噪声数字电流通过数字电源流入数字接地层，再返回数字电源；与电路板敏感的模拟部分隔离开。系统星型接地结构出现在混合信号器件中模拟和数字接地层连接在一起的位置。

该方法一般用于具有单个 PCB 和单个 ADC/DAC 的简单系统，不适合多卡混合信号系统。在不同PCB（甚至在相同 PCB 上）上具有数个ADC 或 DAC的系统中，模拟和数字接地层在多个点连接，使得建立接地环路成为可能，而单点“星型”接地系统则不可能。鉴于以上原因，此接地方法不适用于多卡系统，上述方法应当用于具有低数字电流的混合信号IC。

具有低数字电流的混合信号IC的接地和去耦

敏感的模拟元件，例如放大器和基准电压源，必须参考和去耦至模拟接地层。具有低数字电流的 ADC 和 DAC（和其他混合信号 IC）一般应视为模拟元件，同样接地并去耦至模拟接地层。乍看之下，这一要求似乎有些矛盾，因为转换器具有模拟和数字接口，且通常有指定为模拟接地(AGND)和数字接地(DGND)的引脚。图 2 有助于解释这一两难问题。

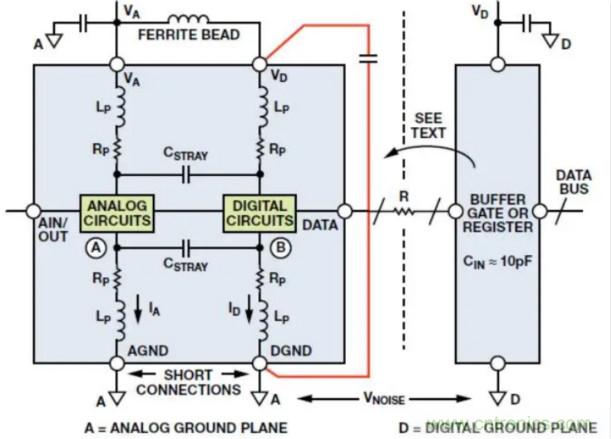

图 2. 具有低内部数字电流的混合信号 IC 的正确接地

同时具有模拟和数字电路的 IC（例如 ADC 或 DAC）内部，接地通常保持独立，以免将数字信号耦合至模拟电路内。图 2 显示了一个简单的转换器模型。将芯片焊盘连接到封装引脚难免产生线焊电感和电阻，IC 设计人员对此是无能为力的，心中清楚即可。快速变化的数字电流在 B 点产生电压，且必然会通过杂散电容 CSTRAY耦合至模拟电路的 A 点。此外，IC 封装的每对相邻引脚间约有 0.2 pF的杂散电容，同样无法避免！IC 设计人员的任务是排除此影响让芯片正常工作。

不过，为了防止进一步耦合，AGND 和 DGND 应通过最短的引线在外部连在一起，并接到模拟接地层。DGND 连接内的任何额外阻抗将在 B点产生更多数字噪声；继而使更多数字噪声通过杂散电容耦合至模拟电路。请注意，将 DGND 连接到数字接地层会在 AGND 和 DGND 引脚两端施加VNOISE，带来严重问题！

“DGND”名称表示此引脚连接到 IC 的数字地，但并不意味着此引脚必须连接到系统的数字地。可以更准确地将其称为 IC 的内部“数字回路”。

这种安排确实可能给模拟接地层带来少量数字噪声，但这些电流非常小，只要确保转换器输出不会驱动较大扇出（通常不会如此设计）就能降至最低。将转换器数字端口上的扇出降至最低（也意味着电流更低），还能让转换器逻辑转换波形少受振铃影响，尽可能减少数字开关电流，从而减少至转换器模拟端口的耦合。通过插入小型有损铁氧体磁珠，如图 2 所示，逻辑电源引脚 pin (VD)可进一步与模拟电源隔离。转换器的内部瞬态数字电流将在小环路内流动，从 VD经去耦电容到达 DGND （此路径用图中红线表示）。因此瞬态数字电流不会出现在外部模拟接地层上，而是局限于环路内。VD 引脚去耦电容应尽可能靠近转换器安装，以便将寄生电感降至最低。去耦电容应为低电感陶瓷型，通常介于 0.01 μF (10 nF)和 0.1 μF (100 nF) 之间。

再强调一次，没有任何一种接地方案适用于所有应用。但是，通过了解各个选项和提前进行规则，可以最大程度地减少问题。
