您是否在准确测定氮化镓器件的皮秒量级上升时间？

在订购LMG5200评估模块（EVM）之前，请确认您的试验台设备可准确测量基于GaN（美国能源部认为是“基础性”技术，可更好地利用我们的能源资源）的宽带隙（WBG）半导体产品，如LMG5200。如果您的设备看起来像此处展示的设备，那么您可能需要升级您的观察仪器和探针。

测量WBG半导体的电压转换需要具有足够测量带宽的设备。示波器带宽的特点是拥有-3dB的频率 —— 在该频率下正弦波（显示在示波器上）的幅度已下降到输入信号的1/√2或0.707。一般而言，如果输入信号的带宽等于观察仪器的带宽，那么示波器会有30％的振幅衰减误差。如果您在使用数字存储示波器（DSO），则采样率会强行增加其它限制条件。例如，当所有的四个通道都被占用并且奈奎斯特采样定理要求适用时，一个四通道、1Gs/秒的DSO通常仅拥有250Ms/秒的能力！作为一个经验法则，如果观察仪器的额定带宽是X，那么您能如实测量（误差在3％以内）的最大信号频率是X/3。要使误差仅为1％，您的信号带宽应该不超过X/5。

此外，示波器探针也会增加测量的误差，可将其建模成一个电阻器—电容器（RC）低通电路。更重要的是，在测量开关转换时您不是在看一个纯正弦波，那么开关节点上升和下降时间的有效带宽是多少呢？在数学上，您可以把探针的输出估值为应用的电压步骤，如方程式1所示：

Vout = Vin（1-e^t/RC）（1）

上升时间在很多时候按输出转换（其最终值的10％至90％）来表示。采用方程式1时，10％的点当时是0.1RC，90％的点是2.3RC，并且由于探针的时间常数是1/2πfRC，所以带宽的表达式可以被确定。

RC = tr/(t90% - t10%) = tr/2.2RC = 1/2πf (2)

因此所需要的带宽可通过这样的算式计算得出：带宽 = 0.35/tr

这种关系使您能根据上升时间来评估信号的等效带宽。例如，倘若您希望自己的GaN器件在500ps的时间内打开，那么您需要一个能实现0.35/500ps（700MHz）的观察仪器 —— 而且您还需要一个至少有那么多带宽的探针。知道您的探针和观察仪器带宽，您就可以申请一个和的平方根（RSS），以便基于本文中所述相关测量设备的统计误差来评估实际上升时间。

为了确认预期的需求，笔者评估了三种测量设置。第一种设置具有100MHz/500Ms/秒的手持式TekScope；第二种设置是500MHz/2.5Gs/秒的DPO4051；第三种设置是1GHz/5Gs/秒的MDO4104-6。经过笔者的设置，LMG5200在电流为5A时可将24V的电压转换成12V的电压。开关频率被设定为1MHz；52％的占空比很有必要，因为需补偿功率级的损失。笔者测得功率转换的效率为～96％。

为测定上升时间，笔者使用了观察仪器游标。如果想用观察仪器来计算上升时间，一定要设置采样率以采集足够数量的数据点。奈奎斯特定理要求至少有两到三个采样点，但笔者建议在上升沿要有四个或五个采样点。这表明，如果上升时间少于1ns，那么即便是5Gs/秒的采样能力仍将是微不足道的。

探针带宽同样重要；即使笔者的探针带宽为1GHz，仍会产生显著的误差。注意，在一些情况下，观察仪器具备的能力可能超过规定标准也可能低于规定标准，这取决于制造商、设置校准以及观察仪器和探针的老化程度。根据测试笔者会说，为了测量WBG开关转换，1GHz的系统带宽是绝对最低要求。

那么，笔者有什么发现呢？采用本文中描述的低电感探测技术，图1所示100MHz的观察仪器测得的上升时间为3ns —— 这显然是不够准确的测定值，因为当与图2所示1GHz带宽的系统的测定值相比较时，您会发现后者测得的上升时间为780ps。而500MHz的观察仪器测得的上升时间为1ns。

图1：100MHz的观察仪器系统（可测量LMG5200开关节点，同时还可在1MHz的频率下将24V的电压转换成12V的电压，上升时间等于3ns）

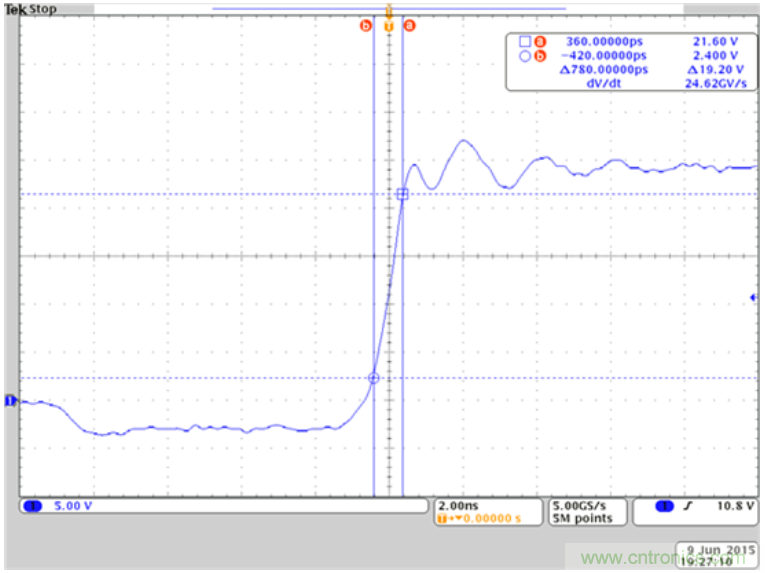

图2：LMG5200开关节点的100 GHz观察仪器系统（可在1MHz的频率下将24V的电压转换成12V的电压，上升时间等于780ns）

采用前面讨论的RSS方法，可计算出：780ps的测定值仍比使用更高带宽的系统的测定值慢29％。为了准确测定上升时间（误差在1％以内），需要4GHz的系统测量带宽！假如这种设备可用，那么笔者测得的780ps的上升时间本来可以是600ps —— 那是40V/ns的压摆率！在下一篇文章中，笔者将考察精心挑选组件和布局的重要性，以最大限度地减少与这种dv/dt相关的辐射发射。
