目前在3A负载点转换器中有可能实现更小尺寸

将3A的输出电流塞入到一个2mm x 2mm封装内，而效率超过90%，曾经是我们设计团队的一个“伟大壮举”。不过，对于同样的集成电路 (IC)，如何只增加额外4.4mm2 的PCB面积就将能功率电感器包含在内（通常占用5和15mm2的PCB面积）呢？目前，这是一项突破性进展。事实上，3A转换器的最近发展可以被以下内容所概括：

● 2010: TPS54319: 总共13个组件，占板面积 > 200 mm2

● 2012: TPS62090: 总共8个组件，占板面积100 mm2

● 2013: TPS62085: 总共6个组件，占板面积64 mm2

● 2015: TPS82085: 总共5个组件，占板面积35 mm2

在使用全新的TPS82085 MicroSiP模块时，设计人员能够将所需的总PCB面积减至35mm2以下，并且将物料清单 (BOM) 减少到总共只有5个组件。这个模块是光网络互联系统、固态硬盘 (SSD) 和其它需要3A输出电流的空间受限应用的理想选择。

TPS82085模块包含一个DC/DC降压转换器，加上功率电感器；这个电感器需要传送3A的连续输出电流。要设定输出电压，你只需提供输入电容器、输出电容器和2个反馈电阻器。如果你不使用PG引脚的话，也就不需要电源正常 (power-good) 输出上拉电阻器了。借助数据表中的建议组件值，哪些内容可以被进一步简化？

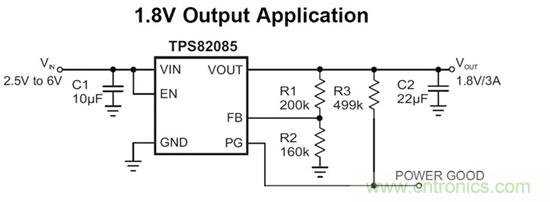

图1显示的是针对1.8V输出电压（提供3A电流）的典型应用电路。在你的诸多应用中，哪些应用最能从如此小的尺寸和高输出电流中受益？

图1：TPS82085 MicroSiP模块的典型电路原理图
