直流/直流转换器数据表：电流限制 —— 第一部分

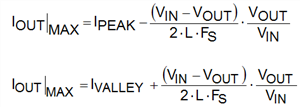

首先，DC / DC转换器数据表中的电流限制规格与低压差稳压器（LDO）的规格并非代指同一内容。对于一个LDO，电流限制值是当调压器处于过载或短路条件时，该装置提供给输出的最大电流。对于降压转换器，数据表将在电感电流的峰值或谷指定限制。然而，正是平均电感电流代表降压转换器的输出电流。方程1和2将电感电流限制转化为最大输出电流：

作为一个示例，让我们将LMR16030从24V输入转换为5V输出。如图1所示，数据表中给定的最小峰值电流限制为3.8A。

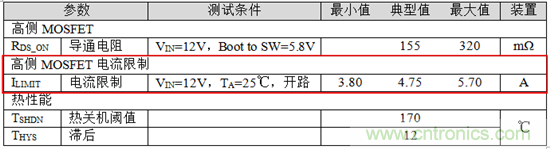

图1：LMR16030电流限制规格

使用公式1，将数据表选择的电感器作为示例，您可得到：

注意，这是一个“3A”调压器，但在这些条件下，您可得到多于3A的负载电流。

取LM43601作为另一个示例。如图2所示，数据表指定2.45A的典型峰值电流限制和1.1A的典型谷电流限制。

图2：LM43601电流限制规格

使用方程1和2，您可得到：

在这些条件下，您会取1.58A的较低值作为此设备的最大输出电流。

前述计算代表转换器超载及输出失调之前的最大输出电流。对于输出短路的更苛刻条件，大多数调压器将会大大减少输出电流。这种“折回”模式有助于防止转换器过热，并防止功率级部件受损。

在第2部分，我会考虑升压或升压转换器。与此同时，在您下次设计中考虑TI的其中一个DC / DC转换器。
