直流/直流转换器数据表：电流限制 —— 第二部分

了解升压转换器的第一件事是，平均电感电流并不等于输出电流，后者处于降压转换器中。升压调节器仍将控制电感电流，但是代表转换器的输入电流，而非输出电流。由此，升压转换器通常指定具有最大MOSFET电流，而非最大的输出电流。

作为一个示例，LMR62421被称为“2.1A升压电压调节器”。这是指MOSFET开关电流，而非输出电流。您可以使用公式1估计升压转换器的最大输出电流：

首先，你需要通过查看数据表中的效率曲线，并找到一个接近您的应用所需的条件来估计转换器的效率，η。让我们以LMR62421数据表为例，当从5V转换时至12V时，使用数据表中信息找到最大输出电流（图1）。

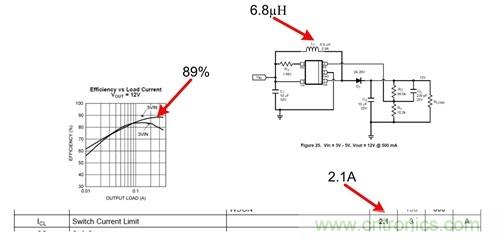

图1：LMR62421数据表摘录

通过图1数据和我们的输入和输出条件获得等式1，我们可以计算出最大输出电流：

这看起来是否像是错误的结果？它是否真的是讲您只能从“2.1A”升压转换器获得0.73A？是的——这与您使用哪类升压转换器并没有什么区别。

这一结果不难理解。对于任何DC/DC转换器，输入和输出功率将几乎相等。若输出电压高于输入电压，则输入电流必须高于输出电流，通过VOUT/VIN比例，给予两侧相等的功率。由于MOSFET观察到输入电流，其额定值必须比所需的输出电流大得多。虽然考虑到转换器的效率，但从数学角度讲，等式1说的是同一事情。

找到给定升压稳压器的最大输出电流，或找到一个带给定输出电流的升压稳压器有点棘手，因此使用TI WEBENCH®电源设计工具是解决问题的最佳方法。该WEBENCH工具将为您列出所有计算公式，并为您找到一系列满足您要求的合适的转换器。
