【行业资讯】2025年夺回制程一哥宝座，英特尔底气何在？

这两天被英特尔制程工艺改名的消息刷屏，其中不乏一些乌龙，将最新节点直接与“nm”级别对号入座；甚至有些调侃，说这是“改名式工艺升级”……总之，这一消息激起业界无数波澜。

英特尔引入全新的制程命名体系，这事并不是“改名”这么简单。背后有两大逻辑值得关注：

在可预见的摩尔定律趋于物理极限的未来，在全球对芯片抱有持续不断旺盛需求的时期，英特尔作为半导体一哥，如何看待下一步的工艺路线、技术演进以及行业竞争。

与英特尔自身战略相关，现任CEO帕特·基辛格今年回归英特尔以来，对其IDM（集成设备制造商）模式进行了大刀阔斧的革新，宣布进入IDM 2.0时代，而这其中一个最重大的改变就是——重返代工。这就意味着，英特尔的工艺升级路线不再是给内部的指引，面向的是全行业的目标客户，英特尔必须给这些潜在客户一个清晰的方向和指引性的框架，以便他们进一步做出投产决策。因此我们看到，英特尔此次宣布的制程工艺和封装技术路线图，时间节点、代际性能提升幅度都非常清晰，堪称英特尔史上最详细的制程技术路线图。

7月27日上午，在帕特·基辛格发表全球演讲后的4个小时，笔者及其他几家媒体在英特尔中国办公室，与英特尔研究院副总裁、英特尔中国研究院院长宋继强，就这份最新的路线图进行了深入的交流，以下一一解读。

令人困惑的制程节点命名方式

图源 | technosports.co.in

先来厘清一下制程工艺命名的含义，这越来越成为一个令人困惑的问题。

微处理器是由数以十亿计的以特定方式连接起来的晶体管组成的。这些晶体管充当了“开关”的角色，负责处理电子数据的1和0。晶体管顶部有一个区域叫栅极，它决定了晶体管是开启还是关闭。“制程节点”指代的是制造晶体管所需的数千个步骤的复杂方案，目标是让它们变得更小、更快、更便宜、更高能效——而所有这些优化导向的是更强大的芯片。

最初，制程工艺“节点”的名称与晶体管的栅极长度相对应，并以微米为度量单位。随着晶体管越变越小，栅极的长度越来越微缩，业界开始以纳米为度量单位。1997年，随着技术的不断进步，再加上应变硅（strained silicon）等其他创新技术的出现，除了缩小晶体管外，让它们更快、更便宜和更高能效也变得同样重要。从这时开始，传统命名方法不再与实际的晶体管的栅极长度相匹配。

2011年，英特尔推出FinFET技术，这是一种构建晶体管的全新方式，具有独特的形状和结构之后，行业从此进一步走向分化。如今，整个行业，包括英特尔在内，在使用着各不相同的制程节点命名和编号方案。

于是，就出现了今天这种命名混乱的局面，A家说的5nm，B家说的5nm，其实并没有在一个统一的标准上进行衡量，这些多样的方案既不再指代任何具体的度量方法，也无法全面展现该如何实现能效和性能的最佳平衡。

英特尔新制程命名体系和路线图

当各家在工艺节点命名方式上没有统一的标准时，目前还有两种可行的对比方式：一是从晶体管密度的维度来比较，二是在同样的晶体管密度上去比较每瓦性能指标。

每瓦性能

是英特尔此次全新命名体系下主要的推进逻辑，可以看到未来几个主要节点的技术升级，都有较大的每瓦性能的提升。宋继强院长指出，对于未来的半导体产品来说，PPA（performance, power and area；性能、功耗、面积）越来越成为三个非常重要的指标，代表着产品的竞争力，英特尔的最新命名体系正是基于这三个关键参数。

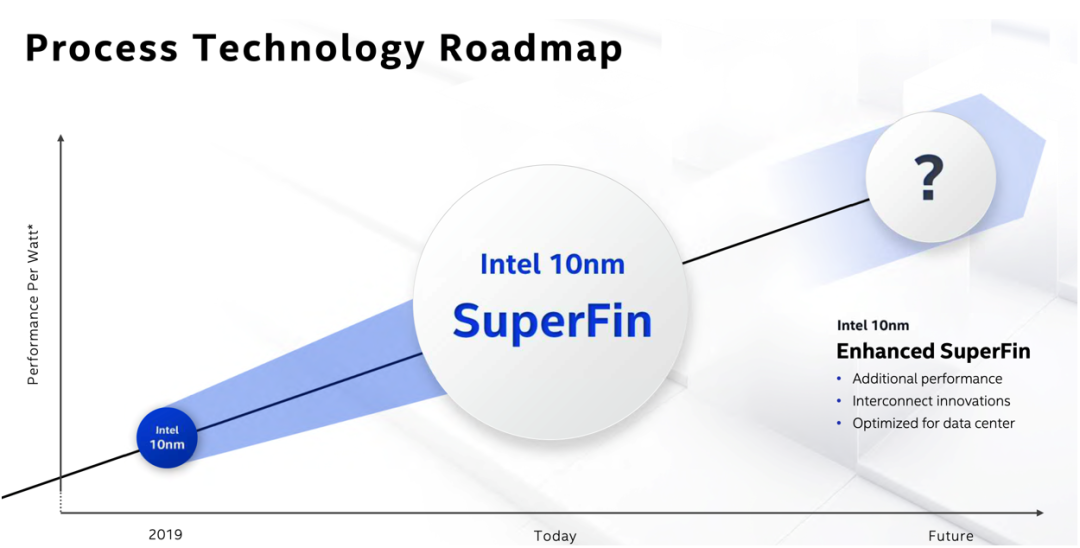

在去年的架构日上，英特尔推出了10nm SuperFin，在原来10nm的基础上提升了15%，实现了单节点内非常大的性能提升。而对于下一代产品，英特尔给了一个大大的问号，只用Intel 10nm Enhanced SuperFin指代。

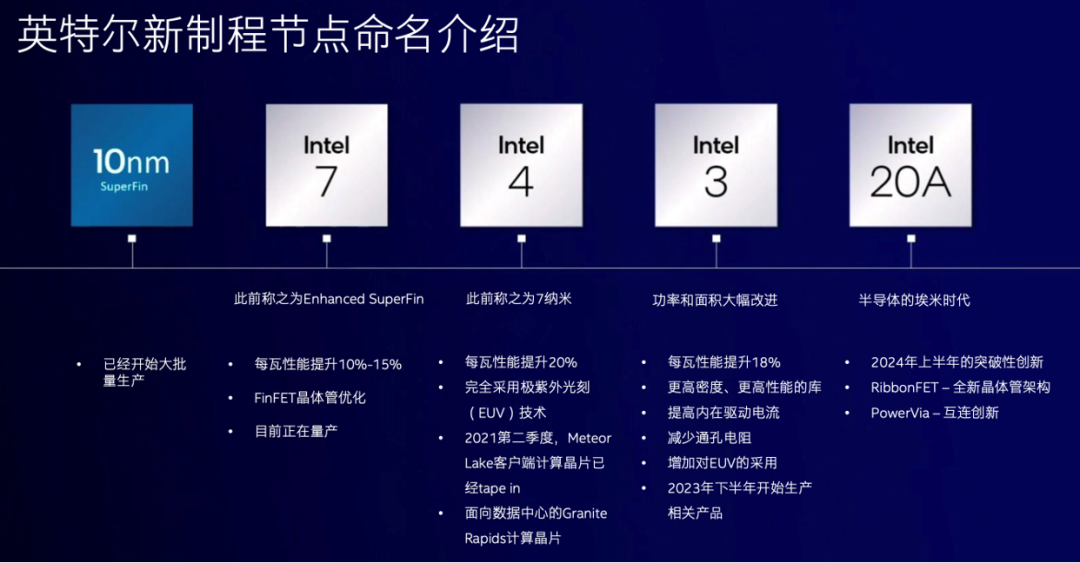

现在，答案正式揭晓——下一个节点Intel 10nm Enhanced SuperFin正式命名为Intel 7。Intel 7之后将推出的是Intel 4和Intel 3（文章开头提到的“乌龙”，是指有些消息直接在Intel 7/4/3后面加了nm，事实并非如此）。Intel 3之后的下一个节点，将被称为Intel 20A。

在20A这个节点上，帕特·基辛格指出，这个命名反映了摩尔定律仍在持续生效。随着越来越接近1nm节点，需要采用更能反映新时代的命名，即在原子水平上制造器件和材料的时代，也就是半导体的埃米时代。用他的话来说，“在穷尽元素周期表之前，摩尔定律都不会失效。”

来具体看一下这四个工艺节点的性能提升、关键技术以及量产计划：

Intel 7与上一代10nm SuperFin相比，每瓦性能提升10%-15%。主要的技术创新包括：通过采用更高应变性能和更低电阻的材料让电子更快地通过通道，以新型高密度蚀刻技术和流线型结构实现更好的能耗控制，用更高的金属堆栈改进电能传输，实现布线优化。

Intel 7的出货计划也一同宣布：基于Intel 7的Alder Lake客户端系列将于今年晚些时候推出，随后是面向数据中心的Sapphire Rapids，将于2022年第一季度投产。此外，Ponte Vecchio GPU也将采用Intel 7工艺，于2022年初上市，其中集成了基片（base tiles）和Rambo缓存晶片（Rambo cache tiles）。

Intel 7之后就是Intel 4，可以对齐英特尔原来的7nm节点。与Intel 7相比，Intel 4的每瓦性能提高了约20%。从这个节点开始，英特尔完全采用极紫外光刻（EUV）技术。Intel 4将于2022年下半年投产，2023年出货，产品包括面向客户端的Meteor Lake和面向数据中心的Granite Rapids。

Intel 3将在每瓦性能上实现约18%的提升，这是一个比通常的标准全节点改进水平更高的晶体管性能提升。Intel 3实现了更高密度、更高性能的库；提高了内在驱动电流；通过减少通孔电阻，优化了互连金属堆栈；与Intel 4相比，Intel 3将在更多工序中增加EUV的使用。Intel 3将于2023年下半年开始生产相关产品。

到了Intel 20A，正式进入半导体埃米时代，英特尔将推出两大突破性技术——全新的晶体管架构RibbonFET和互联创新PowerVia。Intel 20A将于2024年上半年推出，而这会成为半导体制程技术的又一个分水岭。

2024年赶上台积电/三星

2025年夺回领先地位

从英特尔官宣的路线图来看，2024年会是一个分水岭。这一年，是英特尔制程性能赶上台积电/三星的重要节点，如果成功，它将在2025年重回领先地位。纳米时代错过的辉煌，埃米时代要拿回来。

英特尔具体如何实现呢？

上文提到，在20A这个节点有两项重要创新就是PowerVia和RibbonFET。

传统的互连技术是在晶体管层的顶部进行互联，由此产生的电源线和信号线的互混，导致了布线效率低下的问题，会影响性能和功耗。到20A，英特尔将通过新的工艺，把电源线置于晶体管层的下面，也就是在晶圆的背面。通过消除晶圆正面的电源布线需求，腾出更多的资源用于优化信号布线并减少时延。通过减少下垂和降低干扰，也有助于实现更好的电能传输，便于根据产品需求，对性能、功耗或面积进行优化。这是PowerVia带来的优化升级。

英特尔全球技术开发团队负责人Ann Kelleher透露，过去几年，英特尔一直在完善这一工艺，也希望在更早的制程节点上测试PowerVia，以确保这项技术完全就绪，2024年能够在Intel 20A中全面采用。

Intel 20A还将引入一个全新的晶体管架构RibbonFET，即Gate All Around（GAA）晶体管，这是自2011年英特尔发布FinFET以来的首个全新晶体管架构，提供更快的晶体管开关速度，同时以更小的占用空间实现与多鳍结构相同的驱动电流。事实上，业界对Gate All Around已研发多年，台积电和三星之前宣布的引入GAA的节点分别是2nm和3nm。

英特尔的实现方法是RibbonFET，通过将栅极完全包裹在通道周围，来实现更好的控制，并在所有电压下都能获得更高的驱动电流。这可以加快了晶体管开关速度，最终可打造出更高性能的产品。并且，通过堆叠多个通道（即纳米带），可以实现与多个鳍片相同的驱动电流，但占用的空间更小。对纳米带的部署，使得带的宽度可以被调整，以适应多种应用。根据测试芯片的测量结果，英特尔预计RibbonFET晶体管带来的性能和密度提升，将超过如今的FinFET晶体管。

在20A之后，还有一个没有出现在路线图上的18A节点，也在研发中，预计将于2025年初推出。它将对RibbonFET进行改进，在晶体管性能上实现更进一步的提升。随着RibbonFET和PowerVia的推出和演进，英特尔希望在2025年再度领先业界。

High-NA EUV光刻机是关键一环

英特尔还透露了采用下一代EUV技术的计划，即高数值孔径（High-NA）EUV，它将集成更高精度的透镜和反射镜，提高分辨率，从而在硅片上刻印出更微小的图样。英特尔有望率先获得业界第一台High-NA EUV光刻机，并计划在2025年成为首家在生产中实际采用High-NA EUV的芯片制造商。

对于这款最新的High-NA EUV光刻机，宋继强强调了三点：第一，英特尔和ASML是长期的战略合作伙伴，有信心通过协作努力，来满足技术需求；第二，这款最新的High-NA EUV光刻机，英特尔参与了定义、构建，会拿到第一台机器部署到生产线上；第三，英特尔会是业界第一个部署并大规模生产的制造商，这确保了英特尔能依靠ASML的最新技术，来提供最高水平的生产力。

Ann Kelleher解释说，将EUV投入量产，需要构建一个以该设备为中心的完整的供应链生态，包括光刻胶、掩模生成、蒙版加附、计量检测等，英特尔为构建这个生态系统付出了很大努力。

英特尔子公司IMS是EUV多波束掩模刻写仪的全球主要供应商，这是制作高分辨率掩模的必备工具，而掩模则是实现EUV光刻技术的关键部分。除此之外，与应用材料（Applied Materials）、泛林集团（LAM Research）和东电电子（TEL）在内的设备供应商的合作，都是英特尔实现领先技术路线图的关键。

先进制程和先进封装密不可分

在最新制程路线图发布的同时，英特尔强调了先进封装方面的创新：全向互连 （Foveros Omni）和混合键合互连（Hybrid Bonding，也叫Foveros Direct），这两项技术都将于2023年投入量产。

据了解，Foveros Omni将为模块化设计和裸片到裸片的互连，提供“无限制的灵活性”，这是向晶圆级封装转变的一步。正如其名称“omni”所示，Foveros Omni允许将多个分解的顶片与多个基片集成。顶片和基片都可以基于不同的晶圆制程节点混合搭配。具备了这种灵活性，设计便有了更大的可能性。

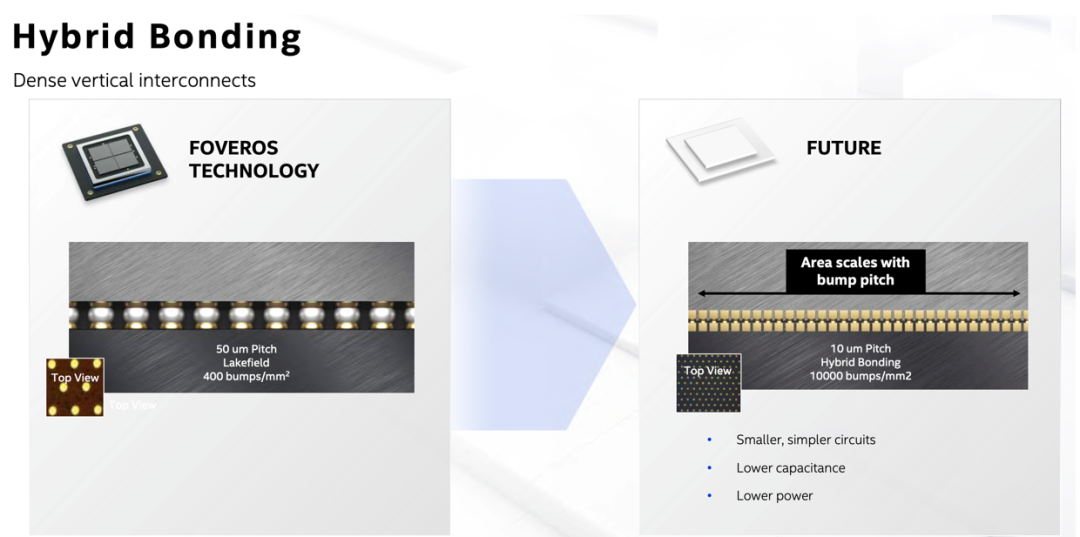

混合键合（hybrid bonding）技术也称作Foveros Direct。据了解，Foveros Direct这个名字源于向无焊料、直接铜对铜键合的转变，它可以实现低电阻互连。而这项技术将改变异构集成，真正将封装技术提升至全新水平。

Foveros Direct实现了10微米以下的凸点间距。这使3D堆叠的互连密度提高了一个数量级。由此产生的10,000 IO/mm2的能力，为功能性裸片分区开辟了新的概念，这在以前是无法实现的。例如，可以在一块裸片上进行多级缓存或逻辑堆叠，时延低，且没有功耗损失。

宋继强表示，制程和封装是两个重要的技术路径。如果不谈封装，只看芯片制程，就意味着只能在单芯片的维度去进行提升。但是，通过先进封装的创新，可以向3D方向发展，从而在不增加面积、只增加高度的情况下去提升功能计算密度。

当前，3D封装已成为业界共识。在保证性能的同时，还要降低功耗、提高I/O带宽，这就要比拼封装技术了。他指出，异构封装是发展的必然，因为不可能完全依靠芯片制程技术来达到未来的设备需求。

大力发展代工

满足全球半导体生产的巨大需求

帕特·基辛格上任之初就推行的IDM 2.0由三个关键部分组成：第一，英特尔希望继续在内部完成大部分产品的生产；第二，英特尔希望进一步增强与第三方代工厂的合作，交付出更好的产品；第三，将投资打造世界一流的代工业务，成为代工产能的主要提供商，起于美国和欧洲，以满足全球对半导体生产的巨大需求。

他认为，英特尔发展代工服务（IFS）的优势之一，就是既能提供领先的制程和封装技术创新，又能将既有成熟技术以全新的方式提供给客户。目前AWS、高通已经分别与英特尔合作，AWS将成为第一个使用英特尔代工服务封装解决方案的客户，而高通将会采用Intel 20A制程工艺技术，这是英特尔当前在代工服务领域的重要进展。

此外，还有一个重大的转折点：英特尔10nm晶圆产量，已超出同期生产的14nm晶圆数量。这意味着，英特尔在最新制程上的量产终于超出成熟工艺，完成了新的迭代，这也进一步为其发展代工业务增加了信心。

英特尔正在积极提高晶圆厂的产能，帕特·基辛格透露，预计在今年年底前，将宣布在欧洲和美国进一步的工厂布局，这将是一笔足以支持大型晶圆厂的巨额投资。目前，英特尔在美国亚利桑那州的工厂投资已超过200亿美元；并投资35亿美元，为新墨西哥州的工厂配备先进的封装设备，包括Foveros技术等。

写在最后

作为摩尔定律的提出者和坚定不移的推行者，多年以来，英特尔的升级一直践行着“Tick-Tock战略”，一代工艺升级，一代架构升级，二者轮流交替，两年一个周期。直到在14nm的演进上，英特尔遇到了极大的瓶颈，但是，在命名方式上，英特尔仍在践行着传统的路线，只要是单节点内的升级，就用一个“+”，是的，我们看到了英特尔有一个14+++的节点。

业界一些人士认为，英特尔在命名方式上吃了不少闷亏，“牙膏厂”这一称谓是对一家公司根本性的打击，毕竟过去30多年来，它一直为自己推动尖端制造技术而自豪。

帕特·基辛格显然在一个更高的层面看到了这些问题，一是随着摩尔定律放缓，工艺节点不可避免会在命名上首先陷入“内卷”；二是随着半导体技术本身的演进，未来必然需要制程、架构、封装甚至软件等方面的共同优化。

英特尔这次重新梳理自己的路线图，不再强调数字和纳米之间的关系，只是用数字的递减来代表工艺的前进，并以“每瓦性能”这样直观的数字来告诉业界代际的提升情况。这样一个新的框架体系，对于英特尔全新的IDM模式至关重要。至于它能否在2025年重回制程性能领导地位？我们埃米时代见分晓！
