5G承载网里的FlexE，到底是什么？

来源:物联网智库发布时间:2021-07-29

询问 AI

导读

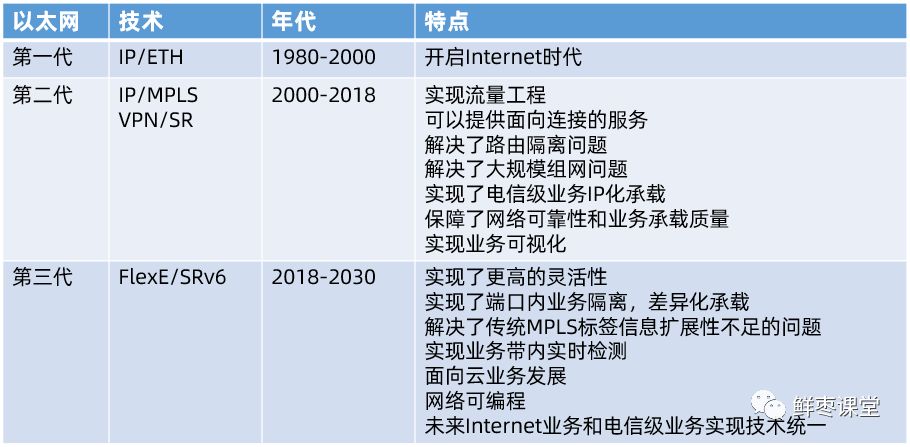

现在，FlexE已经是公认的5G承载网关键技术之一，也是第三代以太网技术的核心。

进入5G时代，我们学习传输网知识，经常会看到“Flex”这个前缀。比如说，FlexE、FlexO、FlexHaul、Flex Grid、FlexXXX……
那么，Flex到底是什么意思？

没错，Flex是英语Flexible的缩写，意思就是“灵活的，可变动的，柔韧的”。

那FlexE的E，又是什么呢？

E，就是我们耳熟能详的“以太网（Ethernet）”。
大家学计算机网络，第一课应该就会介绍以太网。什么CSMA/CD（载波监听多路访问及冲突检测）、总线型拓扑、100BASE-T，不知道大家还有没有印象？

最早的以太网，诞生于上世纪70年代。
一个名叫Bob Metcalfe的哈佛博士，利用自己在夏威夷大学Aloha项目（世界上最早的无线电计算机通信网）学习时受到的启发，在施乐公司（Xerox）帕洛阿尔托研究中心，和另一名同事David Boggs，共同设计并实现了世界上第一个以太网。

Bob Metcalfe，以太网之父
后来，1982年，Xerox与DEC及Intel组成DIX联盟，共同发表了Ethernet Version 2（EV2）的规格，并将它投入商用市场，且被普遍使用。

没错，就是那个卖打印机的施乐
这个EV2，就是受IEEE承认的10BASE5。10代表速度是10Mbps，BASE代表传输信号调制方式为基带调制，5代表传输距离500米。

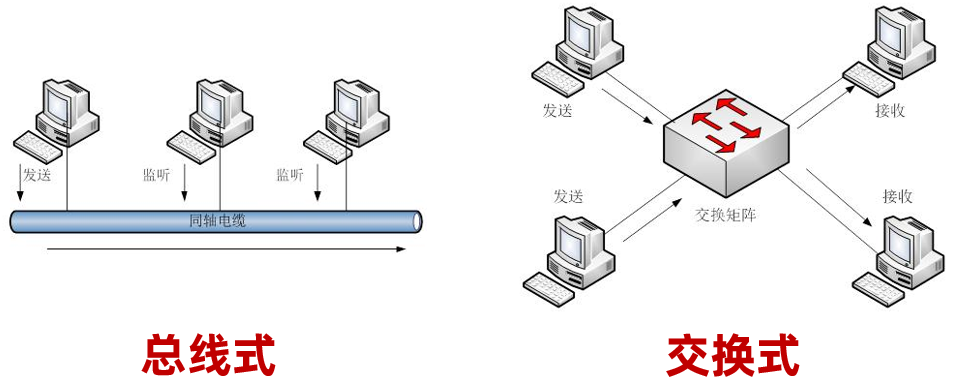

以太网诞生之后，得到了快速的发展，逐渐从最开始的总线式以太网（也叫经典以太网），演变为交换式以太网。

以太网的速率，从最开始的1Mbps，10Mbps，100Mbps，慢慢衍生出了1Gbps，10Gbps，100Gbps……
以太网的传输介质，也从早期的同轴电缆，变成了双绞线（80年代末出现），再到后面的光纤（90年代中后期出现）。

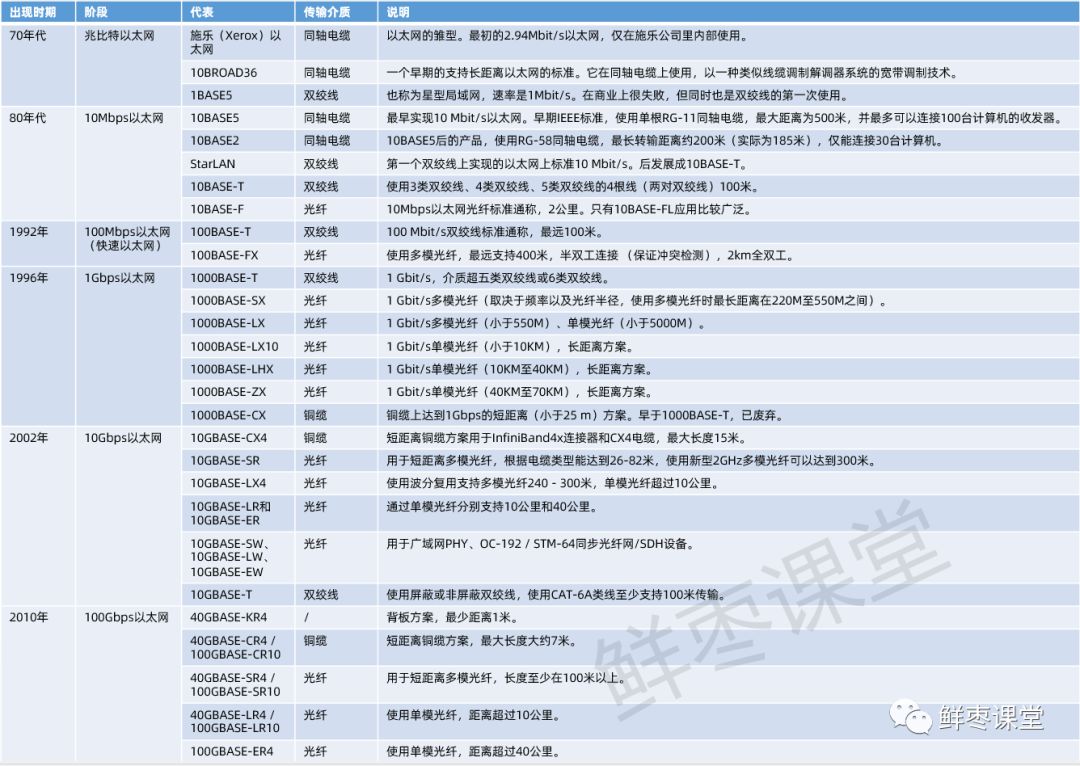

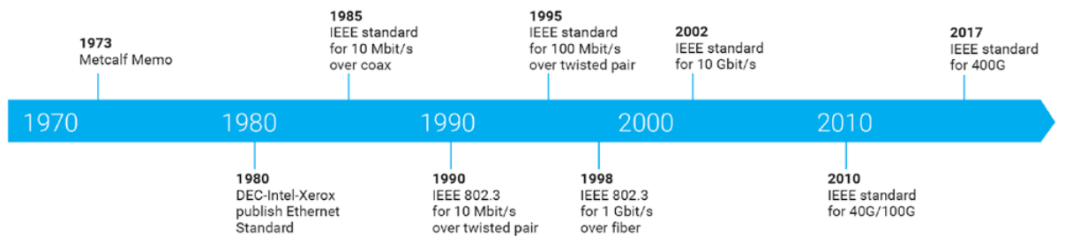

以太网演进（点击可看大图）

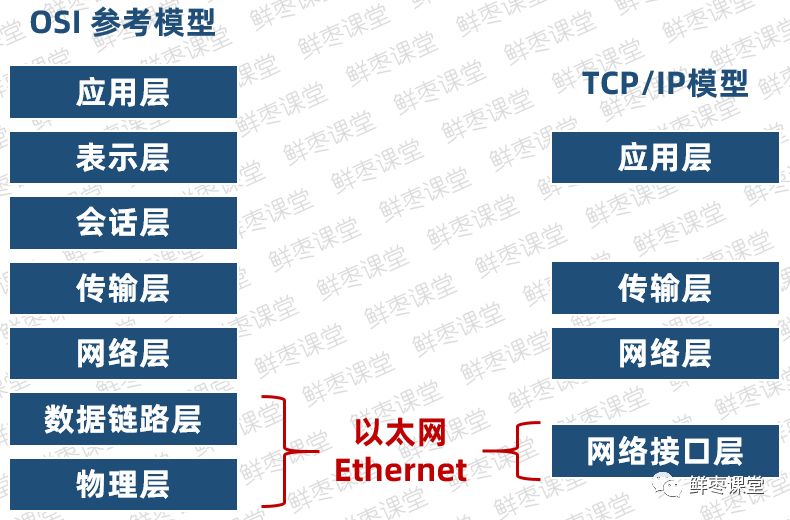

在OSI七层模型里面，以太网是数据链路层和物理层的技术。在TCP/IP模型中，是网络接口层。

回过头来，我们再看看光。
进入2010年代之后，人们开始发现，光传输设备的发展，渐渐无法跟上需求。
一方面，光通信场景较多，UNI（用户网络接口）可能出现多种情况，而底层光传输链路接口和模块是固定的，难以应对这些变化。例如，光传输设备只有三个40G通道，而我们的业务是100G的。
另一方面，高速率光模块的价格太高，一时半会降不下来。行业需要寻找更低成本的解决方案，例如，1个400G光模块的价格，比4个100G加起来还高。那么，是不是可以通过绑定多个低速率的方式，实现高速率？

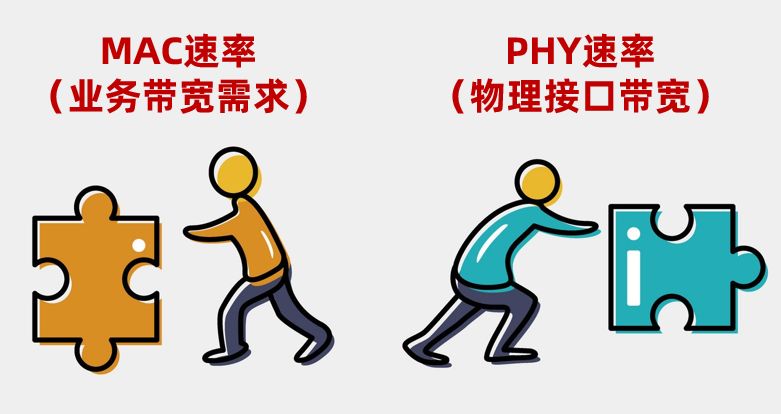

于是，人们开始思考，Ethernet接口的速率，和光传输的能力速率，能不能解除匹配关系。这个，就是我们常说的“解耦”。

为了实现这个愿望，2016年，OIF（光互联论坛）推出了FlexE。

FlexE的作用，有点像一个“超级变速齿轮”。

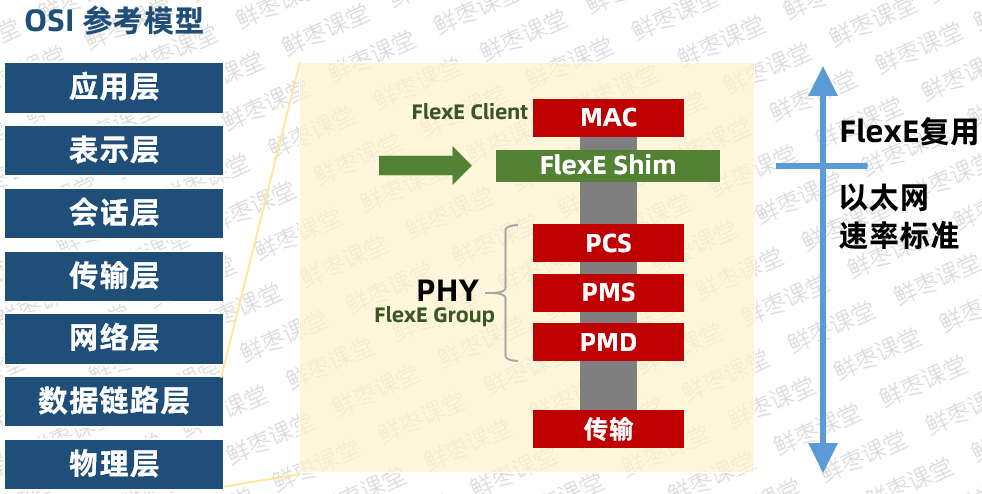

它在传统以太网架构的基础上，引入了全新的FlexE Shim层，实现MAC（介质访问控制子层，属于数据链路层）和PHY（物理层）的解耦。

上层和下层的数据流速率，不再强制绑定。

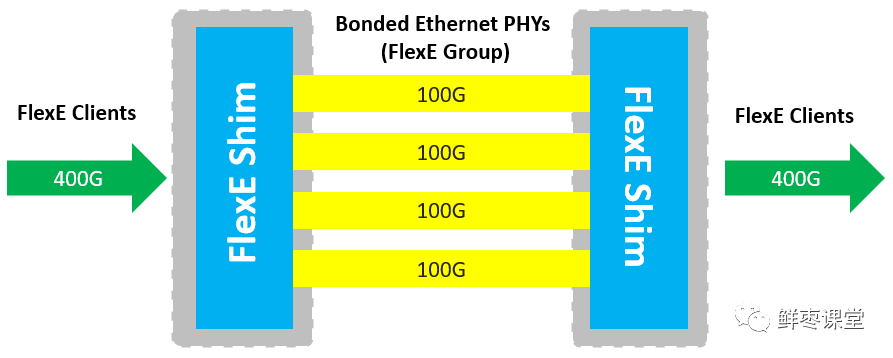

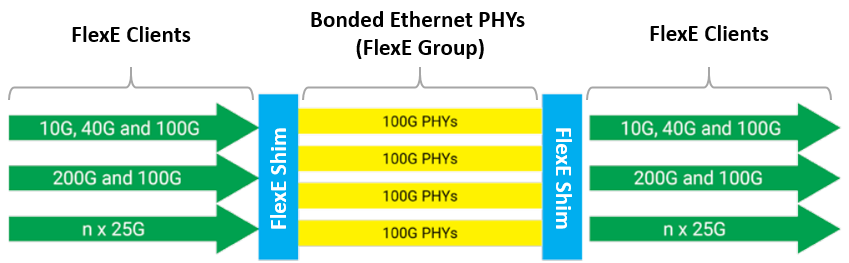

FlexE的架构，如下图所示：

FlexE Client

对应于网络的各种用户接口（UNI），与现有IP/ETH网络中的传统业务接口一致。可根据带宽需求灵活配置，例如10G、40G、100G、200G、n*25G。

FlexE Group

本质上就是IEEE 802.3标准定义的各种以太网物理层（PHY）。

FlexE Shim

FlexE Shim是整个FlexE的核心。

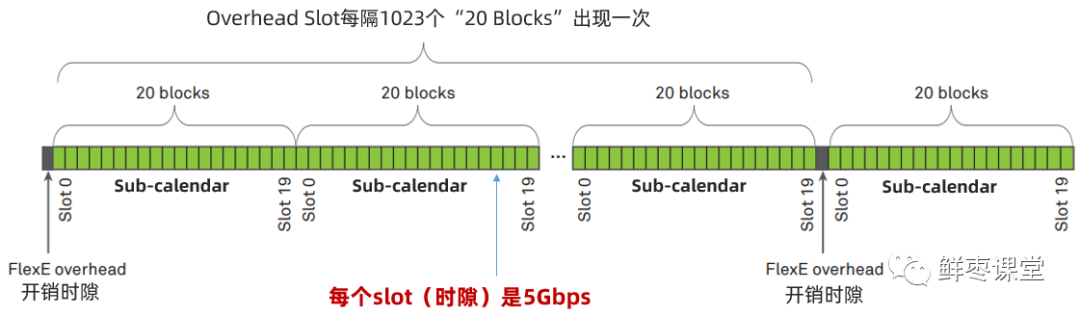

它把FlexE Group中的每个100GE PHY划分为20个Slot(时隙)的数据承载通道，每个PHY所对应的这一组Slot被称为一个Sub-calendar，其中每个Slot所对应的带宽为5Gbps。

FlexE帧结构（来源:《灵活以太网技术白皮书》）

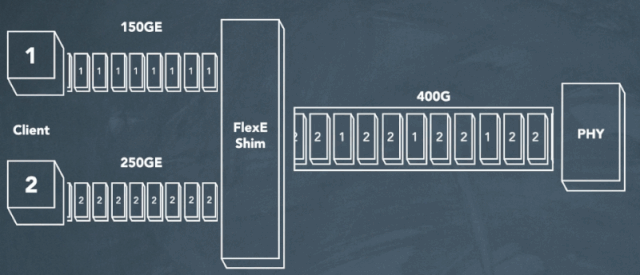

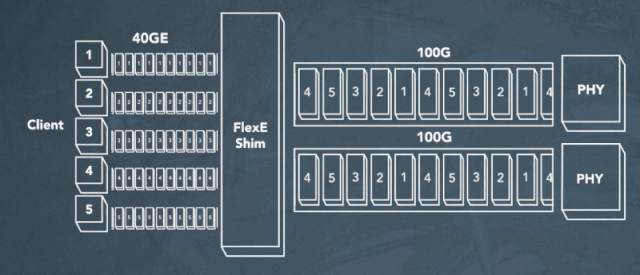

FlexE Client原始数据流中的以太网帧，以Block原子数据块(为64/66B编码的数据块)为单位进行切分，这些原子数据块可以通过FlexE Shim实现在FlexE Group中的多个PHY与时隙之间的分发。

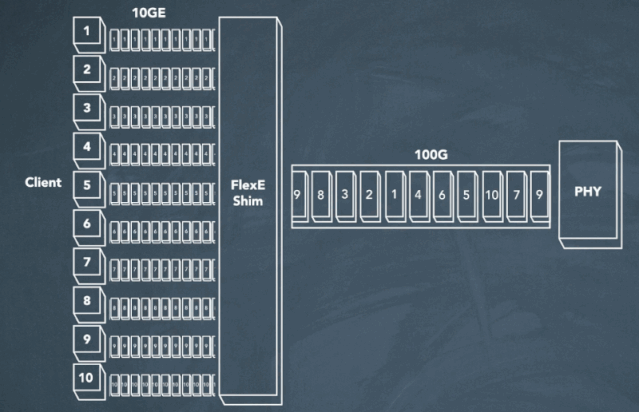

由于FlexE Group的100GE PHY中每个Slot带宽为5Gbps粒度，FlexE Client理论上也可以按照5Gbps速率颗粒度进行任意数量的组合设置，支持更加灵活的多速率承载。
（注意，最开始的FlexE版本，每个slot带宽是5Gbps。后来的FlexE版本，又推出了其它大小。）

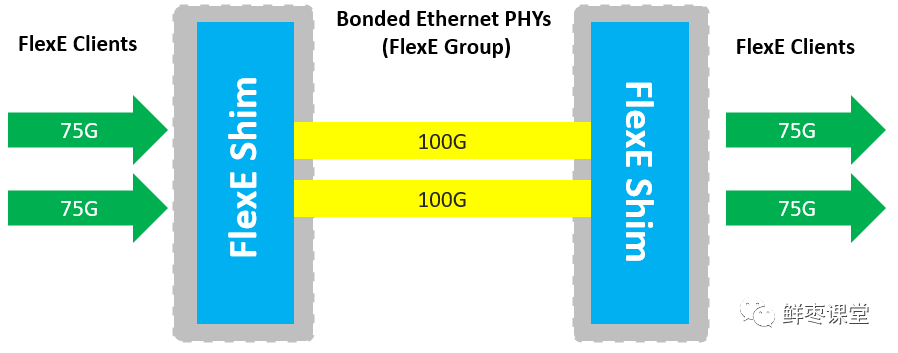

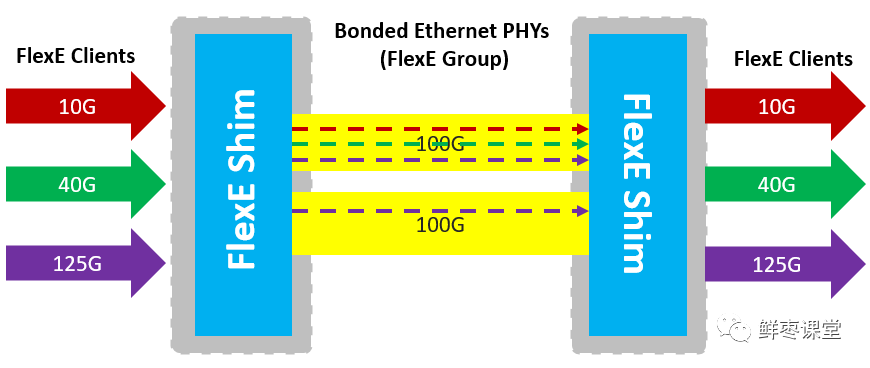

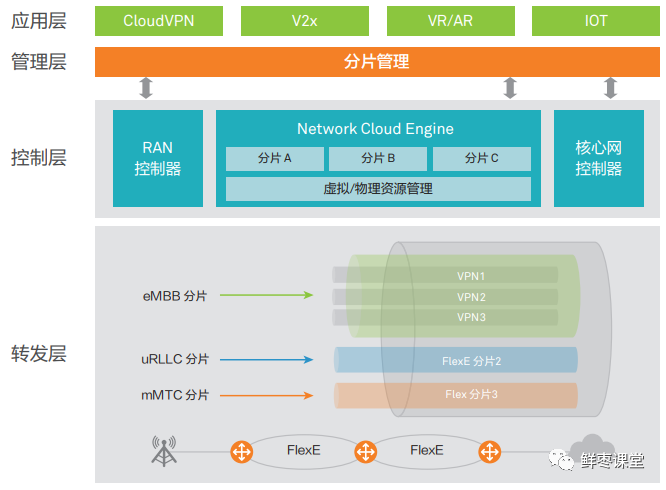

FlexE的功能，简单来说，就是三个：捆绑、子速率、通道化。
