单片机系统EMC测试和故障排除

对于从事单片机应用系统（软硬件）设计的工程技术人员来说，掌握一定的EMC测试技术是十分必要的。

关于EMC

EMC：Electromagnetic Compatibility，即电磁兼容性。指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁骚扰的能力。

它包括电磁干扰（EMI）和电磁敏感性（EMS）两部分。由于电器产品在使用时对其它电器有电磁干扰，或受到其它电器的电磁干扰，它不仅关系到产品工作的可靠性和安全性，还可能影响其它电器的正常工作，甚至导致安全危险。

EMC测试两大内容

1.对其向外界发送的电磁骚扰强度进行测试，以便确认是否符合有关标准规定的限制值要求；

2.对其在规定电磁骚扰强度的电磁环境条件下进行敏感度测试，以便确认是否符合有关标准规定的抗扰度要求。

单片机系统EMC测试

1.测试环境

为了保证测试结果的准确和可靠性，电磁兼容性测量对测试环境有较高的要求，测量场地有室外开阔场地、屏蔽室或电波暗室等。

2.测试设备

电磁兼容测量设备分为两类：一类是电磁干扰测量设备，设备接上适当的传感器，就可以进行电磁干扰的测量；另一类是在电磁敏感度测量，设备模拟不同干扰源，通过适当的耦合/去耦网络、传感器或天线，施加于各类被测设备，用作敏感度或干扰度测量。

3.测量方法

电磁兼容性测试依据标准的不同，有许多种测量方法，但归纳起来可分为4类；传导发射测试、辐射发射测试、传导敏感度（抗扰度）测试和辐射敏感度（抗扰度）测试。

4.测试诊断步骤

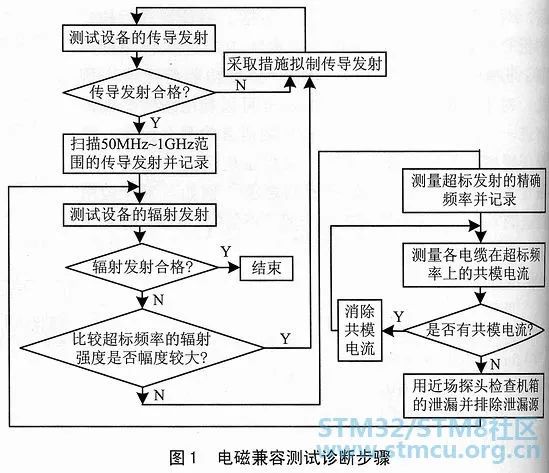

图1给出了一个设备或系统的电磁干扰发射与故障分析步骤。按照这个步骤进行，可以提高测试诊断的效率。

5.测试准备

①试验场地条件：EMC测试实验室为电波半暗室和屏蔽室。前者用于辐射发射和辐射敏感测试，后者用于传导发射和传导敏感度测试。

②环境电平要求：传导和辐射的电磁环境电平最好远低于标准规定的极限值，一般使环境电平至少低于极限值6dB。

③试验桌。

④测量设备和被测设备的隔离。

⑤敏感性判别准则：一般由被测方提供，并实话监视和判别，以测量和观察的方式确定性能降低的程度。

⑥被测设备的放置：为保证实验的重复性，对被测设备的放置方式通常有具体的规定。

6.测试种类

传导发射测试、辐射发送测试、传导抗扰度测试、辐射抗扰度测试。

7.常用测量仪

电磁干扰（EMI）和电磁敏感度（EMS）测试，需要用到许多电子仪器，如频谱分析仪、电磁场干扰测量仪、信号源、功能放大器、示波器等。由于EMC测试频率很宽（20Hz～40GHz）、幅度很大（μV级至kW级）、模式很多（FM、AM等）、姿态很多（平放、斜放等），因此正确地使用电子仪器非常重要。

测量电磁干扰的合适仪器是频谱分析仪。频谱分析仪是一种将电压幅度随频率变化的规律显示出来的仪器，它显示的波形称为频谱。频谱分析仪克服了示波器在测量电磁干扰中的缺点，能够精确测量各个频率上的干扰强度，用频谱分析仪可以直接显示出信号的各个频谱分量。

电磁兼容故障排除技术

1.传导型问题的解决

①通过串联一个高阻抗来减少EMI电流。

②通过并联一个低阻抗将EMI电流短路到地或引到其它回路导体。

③通过电流隔离装置切断EMI电流。

④通过其自身作用来抑制EMI电流。

2.电磁兼容的容性解决方案

一种常见的现象是不把滤波电容的一侧看成直接与一个分离的阻抗相连，而看成与传输线相连。典型的情况是，当一条输入输出线的长度达到或超过1/4波长时，该传输线变“长”。

实际可以用下式近似表示这种变化：l≥55/f

式中：l单元为m，f单位为MHz。这个公式考虑了平均传播速度，它是自由空间理论的0.75倍。

a. 电介质材料及容差

电磁干扰滤波使用的大部分电容是无极性电容。

b. 差模（线到线）滤波电容性电容。

c. 共模（线到地/机壳）滤波电容

共模（CM）去耦通常使用小电容（10～100nF）。小电容可以将不期望的高频电流在其进入敏感电路之前或在其离噪声电路较远时就将其短路到机壳上去。为了得到良好的高频衰减电路，减小或消除寄生电感是关键之所在。因此有必要使用超短导线，尤其希望使用无引线元器件。

3.感性、串联损耗电磁兼容解决方案

就电容而言，Zs和Z1如果不是纯电阻的话，在计算频率时，要使用它们的实际值。电容器串联在电源或信号电路时，必须满足：

①流过的工作电流不应该引起电感过热或过大的有过之而无不及降；

②流过的电流不能引起电感磁饱和，尤其是对高导磁材料是毫无疑问的。

解决方案有以下几种：

• 磁芯材料；

• 铁氧体和加载铁氧体的电缆；

• 电感、差模和共模；

• 接地扼流圈；

• 组合式电感电容元件。

4.辐射型问题的解决

在很多情况下，辐射电磁干扰问题可能在传导阶段产生并被排除，还有些解决方案是可以抑制干扰装置在辐射传输通道上，就像场屏蔽那样工作。根据屏蔽理论，这种屏蔽的效果主要取决于电磁干扰源的频率、与屏蔽装置之间的距离以及电磁干扰场的特性——电场、磁场或者平面波。

结语

在实际EMC测试应用中，除了通过标准资格实验室的鉴定测试以外，还有两种可行的方法也是被业界所认可的：TCF（Technical ConstrucTIon File）和Self CeriTIfication(自检证明)。

抗干扰能力测试是十分实用的测试项目。实现电磁兼容的最好办法是，将所有的数字及模拟电路均视为对高频信号响应的电路，用高频设计方法来处理电费屏蔽、PCB布线和共模滤波。采用整块地平面和电源面也很重要，对模拟电路也该如此，这样做有利于限制高频共模环环。大多数瞬态干扰均属高频，并产生很强的辐射能量。
