全球半导体产区产能趋势：五大晶圆厂占全球市场大半

前言:

SEMI(国际半导体产业协会)近日发布了全球晶圆产能的最新数据,显示过去5年中国大陆晶圆产能翻了一倍,占全球总量的22．8%。

作者 | 方文

全球半导体产区产能趋势

近来,鉴于半导体的异常需求情况,ESIA正在研究与全球半导体产区产能相关的趋势。其中百分比来自每月的晶圆启动,产能则归一化为200毫米晶圆当量。

数据把每月产能的晶圆统一标准化为8英寸晶圆计算。该图表显示,除中国大陆以外的所有半导体产区在2015年至 2020年的五年内的份额均出现下降。

其中,中国大陆从 1995 年占全球产量的14．4%上升到2020年的22．8%。

同期,欧洲从9．4%下降到7．2%,美国从5年前的12．6%下降到了2020年的10．6%。

排名第二的是中国台湾地区,不过也从2015年的18．8%略降到了2020年的17．8%。

韩国以 15．3%位居第三,2015年这个数字为18．4%,另外,新加坡的晶圆产能占4．7%。

五大晶圆厂产能占据全球市场大半

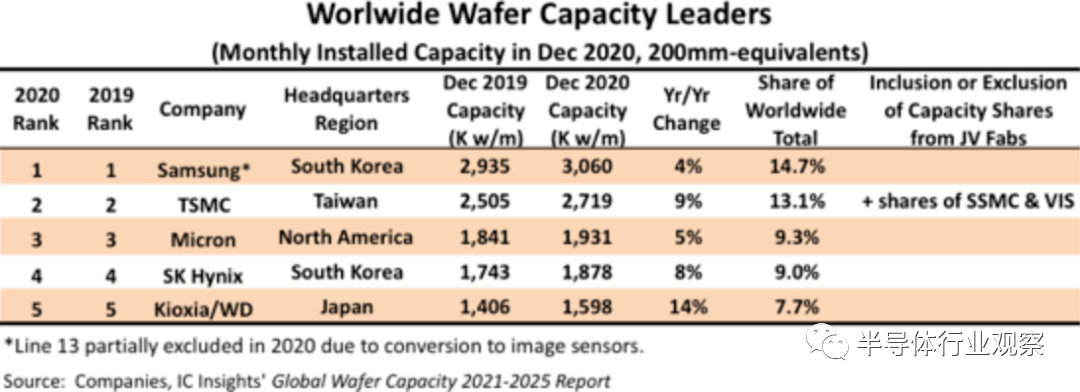

IC Insights在今年二月发布了新的全球晶圆产能 2021-2025 报告。前五大晶圆产能领导者,三星、台积电、Micron、SK Hynix、Kioxia每月至少拥有150万片晶圆加工量。

进入前五名之后,其他半导体领导者的晶圆容量迅速下降。英特尔(884K晶圆/月)、UMC(772K 晶圆/月)、德州仪器和中芯国际(SMIC)排在前 10 位。

2020年12月,三星、台积电、Micron、SK Hynix、Kioxia前五家公司的总产能占全球晶圆总产能的54%,比2019年的53%上升1个百分点。 相比之下,2009年,前10大晶圆产能领导者占全球总产能 的54%,前五位的晶圆产能占全球产能的36%。

三星的晶圆装机容量最大,每月为310万片200mm当量晶圆,这占世界总容量的14．7%。

2020年的产能增长似乎低于预期,因为该公司的13号线晶圆厂在2020年部分被排除在 2020年之外,因为该工厂的一部分在2020年从DRAM转换为CMOS图像传感器生产。

如果全部13号线都包括在内,三星的产能增长将是11%。 三星2020年的巨额支出大部分将在2021年出现,特别是2020年总支出中的105亿美元是在2020年第四季度支出的。

排名第二的台积电是全球最大的纯晶圆代工厂,每月产能约为270万片,占全球总产能的13．1%。

2020年,该公司在台南Fab 14工厂附近新工厂综合体的首批两期开业。Fab 18的第1阶段和2期正在批量生产,第3-6阶段的设施正在建设中。台积电在2020年也在台中Fab 15开通了10期产线。

到2020年底,Micron的产能量排名第三,晶圆量超过 190 万片,占全球产能的 9．3%。

该公司在 2020年的资本支出主要用于更先进的设备升级现有晶圆厂,但在日本广岛和中国台湾台中的工厂增加了一些新的产能。第二个工厂正在弗吉尼亚州的马纳萨斯建造,该公司在那里生产长生命周期产品。

2020 年底的第四大晶圆厂是SK Hynix,其月晶圆加工量近 190 万(占全球总容量的 9．0%),其中 80% 以上用于制造 DRAM 和 NAND 闪存芯片。

2019年,该公司在韩国长州和中国无锡完成了两个新的大型晶圆厂。 位于韩国仁川的新Fab M16将于2021年开始量产。

排名第五的公司是另一家内存IC供应商Kioxia,其晶圆/月为 160 万片(占全球总容量的 7．7%), 包括其晶圆厂投资和技术开发合作伙伴西部数据的大量 NAND 闪存。

2020年,合作伙伴在日本北卡米开设了一个新的300mm晶圆厂。日本Ykkaichi综合体的Fab 7将于2021年动工。

结尾:

面对全球晶片荒,不只台积电等台湾厂商展开扩产,英特尔、三星等国外厂商,也提高资本支出计划扩产,晶圆代工是否会从产能供不应求走向产能过剩?这也是市场疑虑。
