全带宽 三路提速 第二代PCIe交换芯片

Avago PLX PEX 8613是第二代PCIe，5.0GT/s的12通道，3个端口的交换芯片。PLX PEX8613提供的PCI Express交换功能，使用户可以添加可扩展的高带宽，无阻塞互连到各种各样的应用，包括工作站，存储系统，通信平台，嵌入式系统和智能I/O模块。据了解没有使用PLX PEX 8613桥接芯片的主板只拥有一半的传输速率，而只有使用了这颗PLX PEX 8613桥接芯片，才能真正实现SATA 6Gbps和USB3.0的传输速度（内容引用至《驱动之家》）。

灵活的注册和端口配置

PEX8613的3个端口可以实现通道宽度X1，X2或x4的链路。

弹性缓冲器分配，随着设备的灵活的分组流控制，最大限度地提高吞吐量，其中更多的流量应用下游，而不是上游的方向。任何端口都可以指定作为上游端口，其中可以动态改变。该PEX8613还提供了几种方法来配置其寄存器。该设备可以通过I2C接口，主机软件等进行配置.在开发阶段容易调试;在运行阶段，可以进行性能监控，并且升级驱动程序或软件。图1显示了一些世强代理的PEX8613的常用端口配置图。

图1：常见的端口配置

网卡应用：

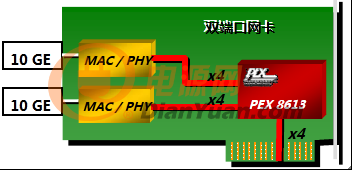

世强代理的PEX8613可以应用在通信行业，如网络接口卡（NIC）。像图2中所示，可以利用PEX8613的扇出能力。该实例中，采用PEX8613开发一个x4链路连接到主机和两个x4下游链接到扇出的10GE端口。该PEX8613的通信功能允许端点没有任何相互连通干预或管理主机。

图2：10GE网卡

嵌入式系统应用

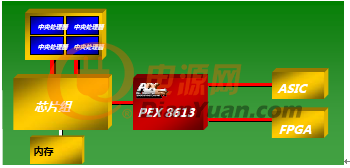

PEX8613是非常适合于嵌入式应用。嵌入式应用中，如所示的示例在图3中，通常使用多个独立的模块的功能，例如控制面处理，数据采集，或图像处理等等。图3表示一个嵌入式系统利用PEX8613扇出两个的ASIC/FPGA。现PEX8613已可通过世强订购！

图3：嵌入式系统
