世强微波射频应用技术研讨会精华

日前，“2015世强微波射频/无线通信应用及解决方案创新技术研讨会”相继在成都和深圳如期举行。此次研讨会活动面向无线通信领域，为客户展示高效的无线、微波和射频产品解决方案与应用案例。世强市场经理和资深技术专家围绕IT基础设施话题从不同技术层面进行了主题演讲及现场互动研讨。本次巡展吸引了来自行业内的逾200位相关人士参加，与此同时，世强邀请Silicon Labs以及英飞凌的多位技术专家到现场向观众分享最新的前沿产品和技术。

当前无线通信领域在中国是最受人瞩目的行业之一，加上中国通信行业的快速发展和广泛应用，吸引了大批来自数据中心、无线系统、射频等细分领域的企业纷纷入局。值此市场迅速扩充之季，世强举办微波射频/无线通信专场研讨会，分析行业趋势与走向，为客户和原厂搭建了一座交流技术的沟通桥梁。

原厂解读无线射频前沿技术，行业热点尽收眼底

随着通信市场竞争逐渐升级，如何赋予产品更多的价值、增强服务能力和竞争力就成为众多制造商必须要接受的市场考验，同时紧跟市场动向与持续创新将推动企业在挑战中不断成熟发展。此外，我们看到无线市场亦变化剧烈，最明显的趋势在于无线与应用紧密结合。此次世强与原厂携手举办研讨会，分享其在通信市场的布局，解读行业技术热点，帮助制造商占领差异化竞争的制高点。

一.一站式无线接入网时钟方案

Silicon labs资深技术支持工程师 罗林全

Silicon labs DSPLL技术近10年来在性能和功能集成方面持续创新，已广泛应用于高性能领域内，互联网基础设施便是其中之一，有超过50Mu DSPLL设备上市，受到逾100个美国和国际专利保护。目前顶级互联网基础设施供应商都在使用Silicon Labs产品。

一站式无线接入网时钟方案

Silicon Labs无线时钟的简化处理方案采用先进的第四代DSPLL技术，不需要外部锁相环路器件，具有高度免疫板级噪声，其15GHz内部VCO提供更高频率范围，此外数字环路提供一致的、可重复的抖动传输，快速保持稳定。Si5381/82单芯片时钟树方案可广泛应用于小型化蜂窝/多业务分配系统，同时满足4G/LTE和通用时钟设计需求。相较于传统方案，该方案不需要外部VCXO和滤波器，极低的使用面积，功耗只有1.3W，可自动无损伤切换，其中Si5381：4-PLL；Si5382：2-PLL。

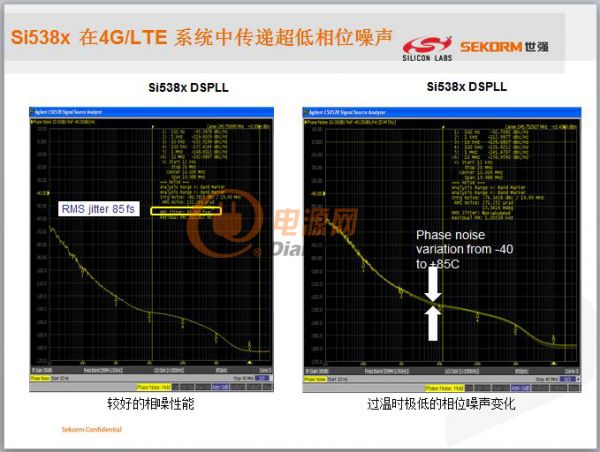

Si5380在4G/LTE中传递超低相位噪声

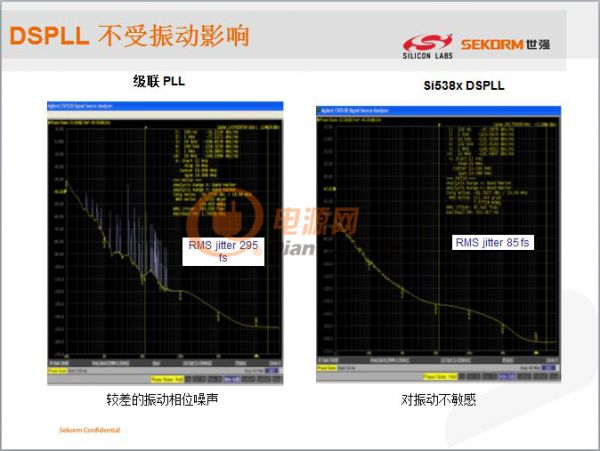

DSPLL不受振动影响

Si5380是Silicon Labs推出的4G/LTE JESD204B标准时钟，支持下一代RRH设计应用，可以从14.7456GHz的频点任意整数整除分频输出，不需要外部VCXO或者环路滤波器，任意的抖动衰减，可配置电平格式输出和输出相位调整。此外，该款产品在封装尺寸、物料成本、功耗和性能等方面都具有明显的优势。

传统的基站移动回程方案不仅需要多个不同性能的时钟进行处理，并且采用PD（鉴相器）+VCO（压控振荡器）+LPF（低通滤波器）分离元件搭建的锁相环，会带入分离器件的噪声、漂移等因素，从而影响整个锁相环输出时钟的性能，同时需要搭建多个分离器件并占有PCB面积（如下图示）。针对上述繁冗设计，Silicon Labs推出Si5348+Si5345移动回程简化方案可规避这些缺点，其优势很明显：更小的BOM个数，低相噪/频率弹性，单芯片结构支持光纤、微波和毫米波等拓扑。

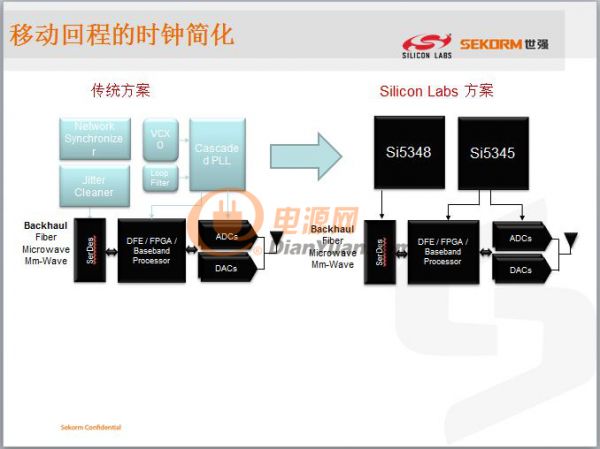

移动回程的时钟简化

二.英飞凌24GHz雷达传感器技术

Infineon资深应用工程师杨奎

具有信息处理功能的智能传感器可以探测方向、距离和速度，能进行目标分类，跟踪复杂移动，抑制幻象目标，消除错误警报同时不遗漏真实目标，具有隐藏安装能力，并适合不同应用需求。以24G雷达传感器为例，目标速度从多普勒频获得，目标距离从电磁波的测量获得，目标角度和方向从天线处的相位差异获得。

英飞凌24GHz雷达传感器主要应用市场包括复杂环境下的街道/办公室照明系统、大面积覆盖下的仓库与停车场等、汽车盲点检测、自动开门系统、交通监控、入侵告警/移动检测等。工作在24GHz ISM频段的该系列产品分别为BGT24MTR11（单发射单接收通道）、BGT24MTR12（单发射双接收通道）和BGTMR2（双接收器）。由一个接收器到两个或更多接收通道的意义在于能使系统有更广的角度进行更加精确地感测目标物体。

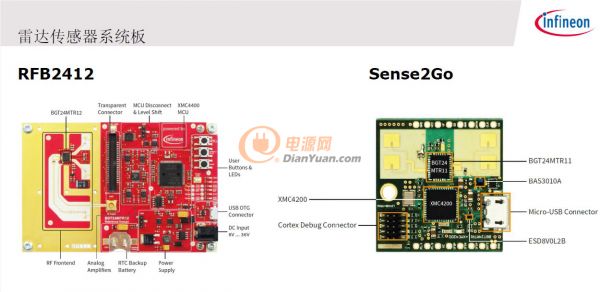

雷达传感器系统板

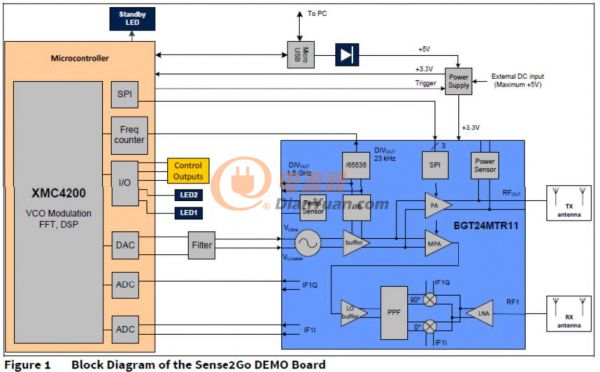

如下两图分别为Sense2Go开发套件与演示实物图。Sense2Go演示板是24GHz ISM频段最小的开发板，采用XMC4200 ARM

Cortex™-M4–32bit工业级微处理器，通过cortex10 pin连接器调试，低功率模式并集成平板天线。

Sense2Go开发套件

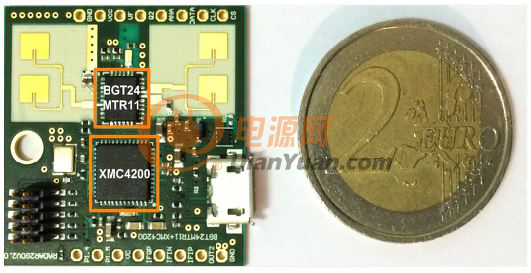

Sense2Go演示实物图

三.高性能小信号射频器件助力提升通信设备性能

Infineon市场经理刘菊

从整体供应情况看，目前市场上对于基带、功率放大器、分集接收模块、天线调谐器以及相关射频前端的元器件需求量具有十分强劲的需求。而根据市调机构Strategy Analytics的调查报告，全球手机射频前端市场规模在2018年有望达到450亿美元。英飞凌产品在智能手机中的应用方案包括低噪声放大器、射频开关、天线端解决方案以及TVS。

英飞凌低噪声放大器（LNA）包括用于移动通信和无线应用的RF单晶片集成芯片（MMICs）、具有成本优势以及适用于新兴市场的RF三极管放大器（Bipolar Transistor），该解决方案适用于LTE系统和导航，可大幅提升RF性能和用户体验，满足小尺寸和减少天线指标的要求。英飞凌是全球导航卫星系统（GNSS）LNA在手机导航应用产品的领导者，提供了一个完整的产品组合满足客户设计高性能全球导航卫星系统射频前端解决方案：BGA924N6/BGA824N6/BGA524N6。这些产品的优势在于具有业界最小的封装、业界最优噪声系数、仅需一个外围器件、极具竞争力的价格成本。英飞凌第一代LTE LNAs产品方案有：BGA7L1N6/BGA7M1N6/BGA7H1N6，其特点在于：补偿同轴电缆损耗、自屏蔽、业界最小LTE LNA、主/分集天线线路。

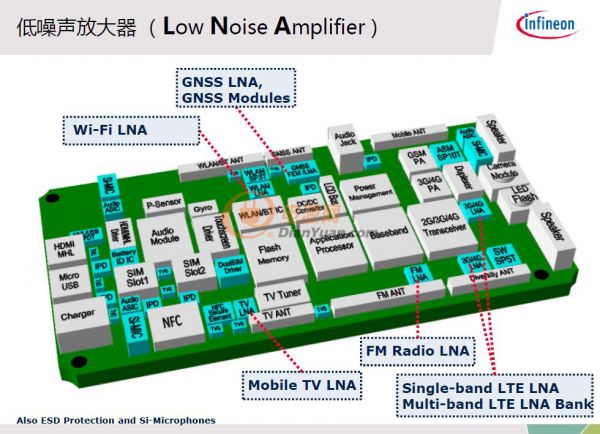

低噪声放大器

随着新一代智能手机支持的工作频段和运行模式越来越多，射频开关的需求亦增长地不亦乐乎。英飞凌提供采用Bulk RF CMOS技术的多种类型通用射频开关，这种设计不但简化了设计流程，减少了器件数量，集成也更高，是高压应用中最好的解决方案。英飞凌射频开关既包括分立器件，也有TSLP或TSNP元件，具有极低的插入损耗和谐波振荡、出色的隔离性能。

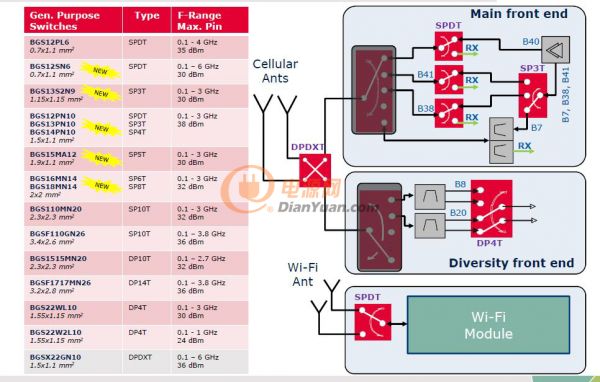

用于频段/模式选择的通用射频开关

英飞凌天线调谐专用开关是针对射频前端高效集成电路解决方案而推出的产品组合，为整个手机生态系统带来特别的价值，尤其是对于消费者来说，可称得上是一项体验福利：从根本上优化天线特性，运行数据速率达到最高水平、掉线少、更高的数据速率、提高电池寿命、覆盖更广。具有极高灵活性并采用统一TSNP封装、不同配置的BGS1xGN10系列开关，结合了FlipChip和塑封的所有优势，降低寄生参数，无Bonding线，无中间接地焊盘，可靠性极高。此外，BGS1xGN10系列开关配备了GPIO控制接口，支持实现顺畅的天线控制和系统集成。

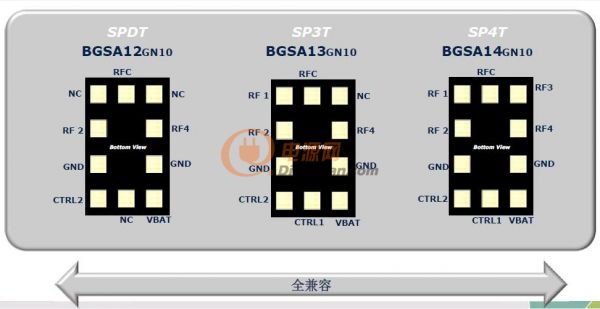

BGS1xGN10系列

PCIe交换芯片及其高价值完整解决方案

PCIe总线是一种点对点的串行连接设备方式，意即每一个PCIe设备都有自己独立的数据连接，其互连标准目前已被大量广泛采用。这种互连技术的第三代产品（每链路8Gbps）能够支持共享I/O集群。目标市场定位于顶级服务器、企业存储、工业系统、数据中心、嵌入式计算和云计算等领域的Avago PLX拥有业内最高水平的最高通道数的PCIe交换芯片，以及超过百分之七十的强大市场份额。世强作为安华高亚太区最大分销商在数据中心基础设施建设上具备强大的渠道服务支持能力和丰富的客户服务经验，从最初的设计到交付能为客户提供全方位的技术支持，并提供极具竞争力的价格。

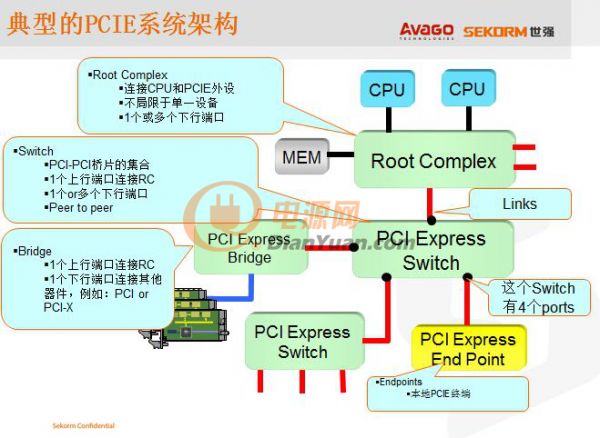

典型的PCIE系统架构

PLX基于ExpressFabric架构型的第三代PCIe交换芯片PEX8700系列拥有广泛的产品组合，具有杰出性能和独有特征，高性能、低功耗、低延迟，最高通道数96个，最高端口数24个，支持方位控制服务和热插拔。该系列产品具有高度灵活的端口配置，可根据需求灵活配置：x1，x2，x4，x8，x16，支持带宽自协商，并且任何端口都可设置为上行端口并可移动，同时配有非透明端口、DMA通道，能进行对等的背靠背数据传输。此外PEX8700采用无阻塞内部架构，允许端口全速率传输和灵活的缓存配置。
