智能家居节点必备的无线收发芯片

关键词：无线收发芯片 无线射频技术 无线遥控器 智能家居 照明控制

-124dBm超高接受灵敏度，+20dBm的输出功率

智能家居的普及，正随着其技术发展越来越走向现实。智能家居是指在家居中建立一个通信网络，将各种家电和设备连接起来，实现对所有智能家居网络上家电设备的控制。但目前旧的房屋内普遍布线困难，所以必须通过无线射频技术连接控制。无线射频技术覆盖范围大，且无需受角度和方位的影响，有较好的穿墙能力。成本也适中。

世强代理的Silicon labs SI4438芯片是一款高度集成的无线ISM频段收发芯片。作为智能家居应用中最重要的无线连接技术，SI4438芯片具有极高的接收灵敏度（-124dBm），再加上业界领先的+20dBm的输出功率保证普通家庭各个点的信号覆盖。同时内置天线多样性和对跳频支持可以用于进一步扩大范围，提高性能。

SI4438无线芯片在智能家居网络组建中无处不在，如图1所示，智能家居中的任何一个节点都会有一个SI4438无线芯片的存在。

图1：智能家居各个节点分布

主节点的无线遥控器需要一颗MCU作为处理芯片和搭配SI4438的无线芯片，对面板按键检测，事件的处理，指令发送等功能。被控节点则通过SI4438单芯片进行数据接收和通过GPIO进行继电控制，也可以SI4438搭配专用的芯片去接受指令和执行。

智能家居被控节点之一——照明控制（MCU+SI4438）

无线射频灯光控制系统是由主控节点的无线遥控器和被控节点的调光器组成，发送到主控节点的无线遥控器为MCU和SI4438的无线芯片组成，主要是发送开关及其调色的指令信号，被控节点的调光器为SI4438的无线芯片和调光MCU组成，SI4438负责指令接收。调光MCU则具体的执行指令返回当前状态通过SI4438发送到主控节点。

SI4438无线芯片其+20dBm发射功率几乎可以覆盖绝大数家庭的面积，这样无线遥控器就可以在家庭内随地整个房屋的灯光状态，并且可以定时定点灯光的开关和调色，且可以在夜间入眠时实现一键关闭房屋所有灯光。

图2：智能家居被控节点之照明控制（MCU+SI4438）

智能家居被控节点之二——电源控制（SI4438）

在智能家居中的被控节点的电源控制或一些继电控制中，只需要简单的开关量控制，则可以通过SI4438的GPIO实现，无需外接专用芯片，即缩短项目的开发时间，也优化了其成本。

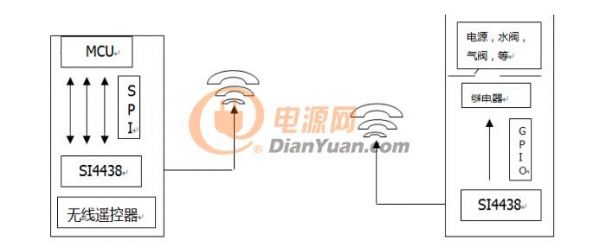

图3：智能家居被控节点之二——电源控制（SI4438）
