高电流、高精准度、高可靠性 TI SWIFT系列为工业4.0助力

【2016年6月7日 电源网 现场报道】

随着工业4.0的不断升温，其关键技术的发展也势头更劲。德州仪器在电源管理方面的技术创新，为实现工业4.0提供更多关键技术的解决方案。近日，TI推出两款可实现高效电源转换的电源管理芯片，在2016年6月7日的产品发布会上，来自德州仪器（TI）模拟产品业务拓展经理赵向源向我们介绍了SWIFT TPS548D22和TPS54A20的功能特点及应用。

德州仪器（TI）模拟产品业务拓展经理赵向源

实现工业4.0的关键技术

在工业技术领域，工厂自动化、楼宇自动化、电机驱动与控制、智能电网等对产品和系统的可靠性要求非常高。无论是感测技术、高精度模拟方面、嵌入式处理与通信、隔离还是电源管理技术，都需要达到可靠、高精度、安全和节能等多方面的严格标准。

功率转换方面，其趋势和要求是更高的能源效率、高集成度、更高的电压和更打的功率密度。电源管理技术有助于开发更具有成本优势、更节能的数据存储；更低的BOM、精简的制造流程、更小的PCB空间，以降低整体系统成本、节省的空间可实现更多功能、优化整体设计；更高的电压可保护工厂和其他工业应用中的人员和设备安全，所以要求更高的可靠性和高效率；服务器电源和电动车辆蓄电池必须在更小的空间内以更高效的方式提供更多电力。

面对如此的发展趋势与要求，TI推出SWIFTTM直流/直流转换器系列产品，此系列产品是集成MOSFET的转换器，是具有高性能负载点的电源产品，主要以＜36V输入，针对DSP、FPGA、ASIC进行了优化，并具有高功率密度、高级封装、高级特性及PMBusTM选配方案，此系列产品可由WEBENCH®Power Designer设计工具、Excel计算器和评估模块提供支持。可帮助工程师简化设计流程、缩短开发时间和上市周期。

40-A,16-VIN直流/直流降压传感器

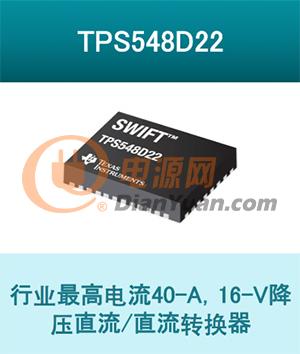

SWIFT TPS548D22降压转换器是业界首个带有真差分远程电压感测功能的40-A, 16-VIN同步降压DC/DC转换器。它带有一个小尺寸PowerStack™封装和集成金属氧化物半导体场效应晶体管（MOSFET），可在空间受限的应用中驱动专用集成电路（ASIC）和数字信号处理器（DSP）。与德州仪器的WEBENCH® Power Designer工具一起使用时，TPS548D22可让工程师获得其功率密集型有线和无线通讯、企业和云计算及数据储存系统设计以加快上市速度。

TPS548D22 DC/DC转换器采用D-CAP3™控制模式拓扑结构，在不同温度下具有0.5%的基准电压精度和真差分远程电压感测功能，可以满足深亚微米处理器的电压要求。

>>TPS548D22的主要特性和优势

1、集成2.9/1.2毫欧的高/低侧RDS(ON)功率MOSFET，可以增加功率密度和系统可靠性

2、真差分远程电压感测可改善负载调节，以提高整体系统精度

3、简单易用的D-CAP3自适应工作时间控制模式可提供高精度和极其快速的负载瞬态响应，且无需环路补偿，可简化设计并可最大限度地减少外部组件数量。请阅读应用笔记：“用于D-CAP3调制的精度增强型斜坡生成设计”，了解更多关于D-CAP3控制模式值的信息

4、PowerStack四方扁平无引线（QFN）封装具有极高的功率密度，可轻松将热量从集成电路（IC）底部的单接地垫块散发到通孔极少的内部印刷电路板接地层

5、其它确保可预测及可靠的操作特征还有，包括内部软启动、输入欠压保护及热关断

业界最高功率密度12-V, 10-A,10-MHz DC/DC转换器

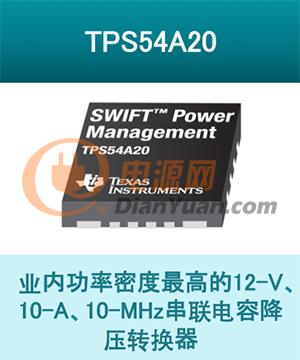

TPS54A20 SWIFT同步DC/DC转换器是TI推出的业界首款12-V，10-A，10-MHz串联电容降压转换器，电流密度超过50 A/cm3，是任何其它12伏功率管理部件或现有解决方案的电流密度的四倍。它具有独特的拓扑结构，可在每相高达5 MHz的条件下高频运作，而无需特殊磁性元件或复合半导体，设计者可在8 V至14 V的输入和10-A输出应用中使用。

TPS54A20具有一个独特的两相、串联电容DC/DC降压拓扑结构，它将开关电容电路和多相降压转换器集为一体。此电容转换技术可以实现高效、高频操作，同时其尺寸也比传统转换器小7倍之多。

>>TPS54A20主要特性与优势

1、微型解决方案：小型Hotrod™四方扁平无引线（QFN）封装，及经济、微型2至5 MHz电感器可实现131-mm2的解决方案，与同类500 kHz DC/DC转换器相比，其占用空间可减少一半。（相关阅读：《非同小可：如何减小电压调节器尺寸》）

2、低断面：此产品高度小于2mm，尺寸、重量和物料清单（BOM）均有所缩减，可在印刷电路板（PCB）背面放置微型10-A稳压器，这样工程师便能够在工业服务器或其他空间受限应用中利用TPS54A20。

3、多兆赫操作：14纳秒的最小导通时间支持在4-/7/10-MHz条件下运行，而且不会影响效率或电磁干扰（EMI）性能。请下载并参考“三个不同的降压转换器电路在高于6A的负载电流下将12V转换到1.2V的参考设计”，其中包括双数据速率（DDR）4个内存应用的1.2-V输出电压。
