运算放大器，资料大总结！

首先说一下共模信号，就是在差分信号放大的输入端输入极性相同的信号，而差模信号是极性相反的信号。

一、运放参数

1、共模抑制比，差模电压增益和共模电压增益的比值，此值越高越好，一般为80db左右，高的达到150db

2、输入失调电压，当输出电压为0V时，加在输入端的电压;此值一般几mV;此值越小越好，说明对称性好

3、输入失调电流，当输入端不输入信号时，两输入端的电流之差，此值一般是几nA, 几十nA;此值越小越好

4、输入偏置电流

5、输入共模电压范围，此值大一点好，说明抗干扰能力强

6、输入阻抗，指输入端的电压和输入端的电流比值，此值对于两极型晶体管一般是10 4-10 6Ω，对于单极型晶体管一般是10 9以上

这里要注意了，处于放大状态时，输入电阻要比输入阻抗低，才能是输入电流比输入偏置电流大。

7、输出阻抗，一般几百欧姆之内

对于小信号，要求输入阻抗高，共模抑制比大。

二、典型的运放放大电路及电阻的选择注意

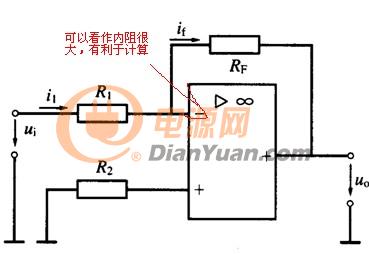

此为反向放大器，电压并联负反馈。

R2是平衡电阻，是运放的输入端对称，一般取值为R2 = R1// RF。

R1不宜选太大，否则比输入偏置电流来得小，但不宜太小，要比输入信号的电阻来的大，对于常用的运放，一般不宜超过数十K欧姆，RF不宜太大，否则反馈电流太小，一般达到兆欧就 可以了。

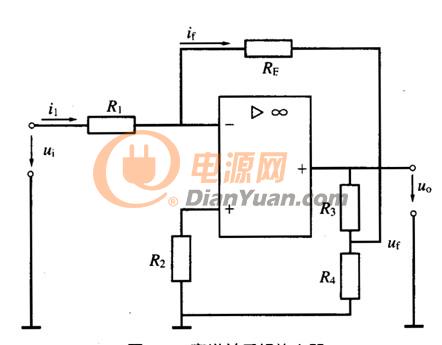

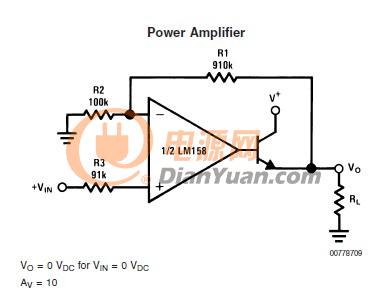

受反馈电流大小的影响，该电路放大倍数收到限制，RF值，下面是改进的。

这里UF的值用常用方法即可算得。R3与R4的比值决定了U0的大小。

下面贴一下具体的运放。

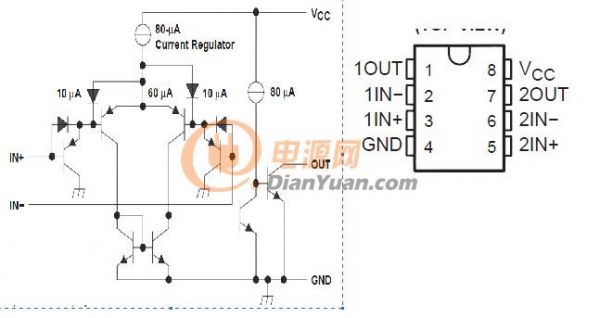

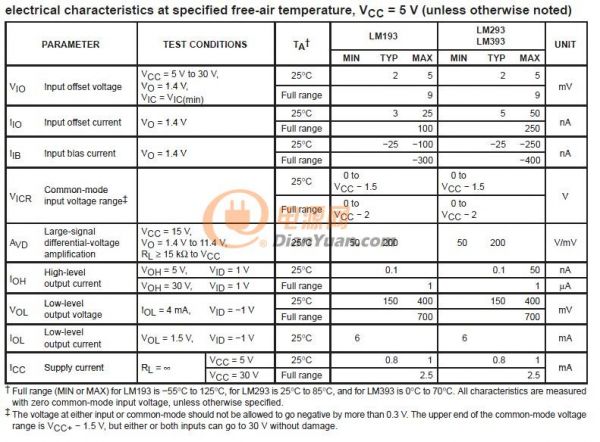

LM393为两极型晶体管输入，输入阻抗没单极型的高。 看他的输出端，没有带载能力。

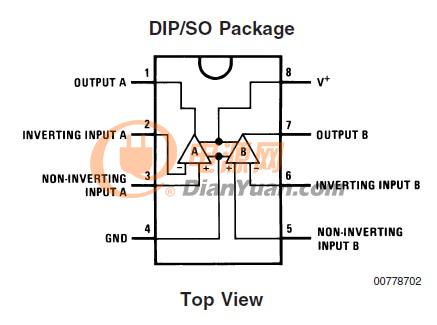

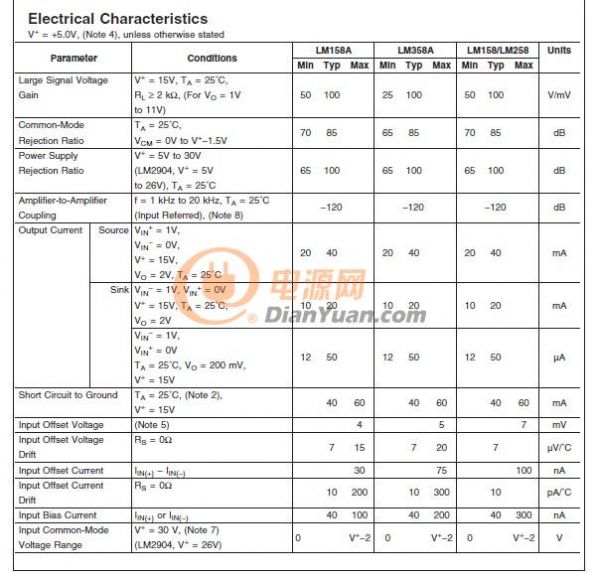

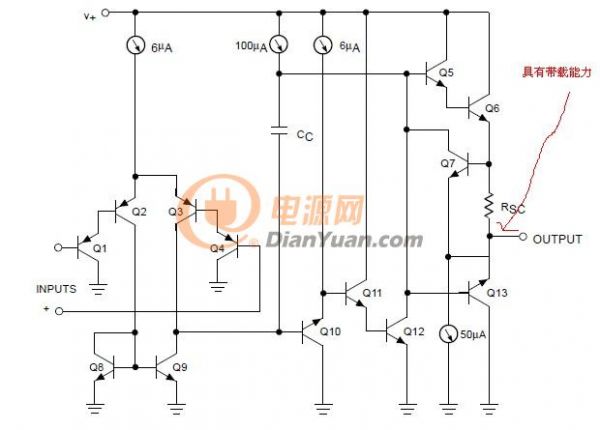

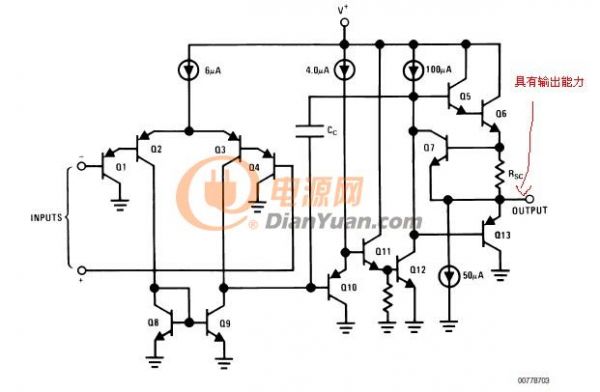

下面看一下LM358，看他的输出端，可以具有带载能力，这里说明一下LM363是2.5V的稳压管，LM365是温度传感器，100oC内，误差在1oC。

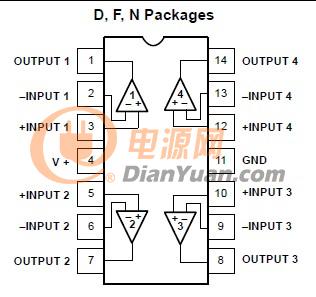

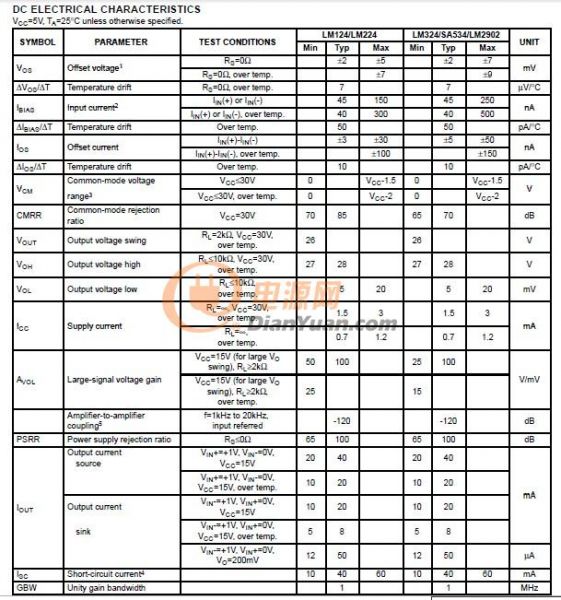

下面看LM324，具有带载能力，输出的电流一般在几十mA。
