竖着切开CPU，从横切面上能看到什么？

过去几年中，由于CPU的导热材质从钎焊变成了硅脂，很多高玩都习惯给CPU开盖更换硅脂以提高散热性能，这个操作可以说是把CPU横向打开，我们能看到完整的CPU核心、底座、顶盖等，那么要是竖着切一刀呢？

“美国微博”用户TubeTime还真的这么做了一次，他把一个CPU（具体型号不明）切成了两半，正好可以看到CPU的纵剖面，我们来看看里面都有什么。

切开的这个CPU是BGA封装的，底部的圆珠就是BGA锡球，在往上一层就是pcb基板，然后中间是CPU核心及导热材料，上面的就是金属保护盖。

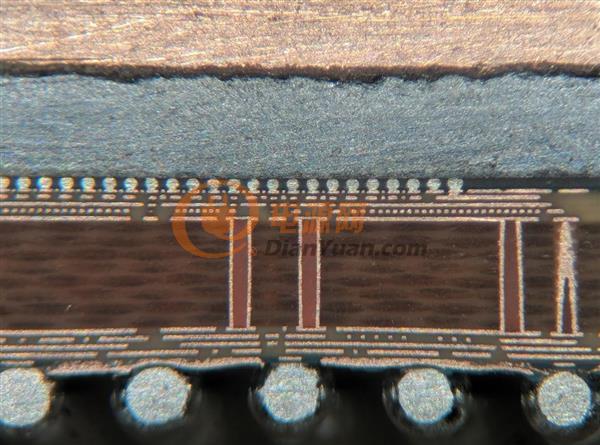

他还通过显微镜放出了更清晰的纵剖面结构，如上图所示。

由于大部分人并不了解芯片内部结构，TubeTime还细心地做了解释，Solder Balls就是锡球，PC Bord就是PCB基板，drilled vias就是导通孔，连接锡球与Sillicon chip芯片的，Thermal compound就是导热材质，最常见的就是硅脂了，焊接的话就是焊料，epoxy underfill是环氧树脂填充物，顶部的cooper heat spreader就是铜质的金属盖了，辅助散热的。

更详细一点的话，PCB及硅芯片的结构也比较繁杂了，PCB里面有10层铜，中间是玻璃纤维填充物，连接锡球与芯片的是铜线及导通孔，顶部则是激光微型导孔，这样才能传递电信号。
