ADI技术文章 - 双端口双极性电源

简介

双象限电源可以为相同的输出端口提供正电压或负电压，而采用LT8714 4象限控制器可以轻松制造出这种电源。此处所示的双象限电源可用于多种应用，从玻璃贴膜（更改极性会改变晶体分子的排列）到测试测量设备，应用广泛。

Lt8714数据手册描述了双象限电源在第一个象限（正输入、正输出）和第三个象限（正输入、负输出）的工作方式。注意，在这两个象限中，电源都提供源电流，因此会产生电源，而非接收电源。第二象限和第四现象产生接收电源。

电路描述及功能

图1所示为双象限电源LT8714的电路图。动力系统由NMOS QN1、NMOS QN2、PMOS QP1、PMOS QP2、电感L1、电感L2、耦合电容CC，以及输入和输出滤波器组成。电感L1和L2是两个分立式非耦合电感，可以降低变换器成本。

要正确选择有源和无源组件，需要先了解各个象限存在的电压应力和电流电平。为此，请查看图2所示的正输出功能拓扑。

图1.基于LT8714的双象限电源的电路图，6 A时，其VIN 12 V，VO ±5 V。

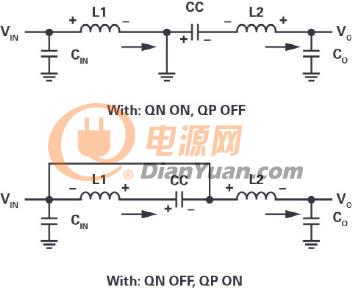

图2.双象限工作拓扑，提供正输出。

当伏秒平衡处于稳定状态时，可从下面的公式得出占空比：

为了验证该设计，我们对演示电路DC2240A实施了改造，与图1所示的原理图一致。对于这两种情形，输入标称电压为12 V，最大电流为6 A时，输出电压为±5 V。

该设计的测量效率如图3所示。正输出超过了负输出，这与理论计算的结果一致。在负输出配置中，组件上的电压应力和电流都更高，这种配置会提高损耗，降低效率。

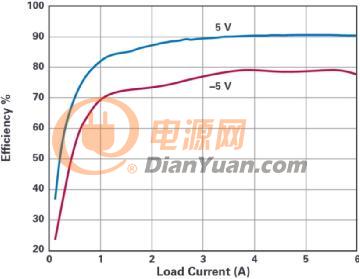

图3.变换器效率曲线：VIN为12 V，VOUT为+5 V和–5 V，最大IO为6 A。

图4显示输出电压与控制电压VCTRL之间具有良好的线性关系。对于这个配置，电路加载1 Ω电阻，控制电压范围为0.1 V至1 V。

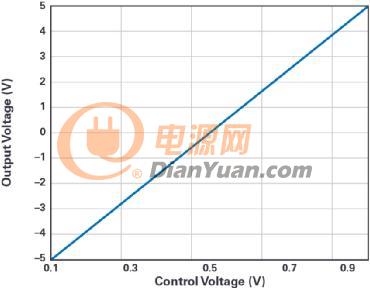

图4.输出电压VOUT与控制电压VCTRL的关系图。当VCTRL从0.1 V增加至1 V时，VOUT从–5 V逐渐变化到+5 V。

使用两个LTspice® 模型，我们可以分析LT8714的性能，第一个模型显示电源状态良好，第二个模型使用非耦合 电感 。

结论

本文展示了一个使用LTC8714的简单的双象限电压电源电路。该设计经过测试和验证，证明采用LTC8714控制器具有出色的线性度。
