毫米级的位移检测 实现可靠智能门锁

智能门锁是指区别于传统机械锁具，在用户识别、安全性、管理性方面更加智能化的锁具。它是智能门禁系统中锁门的执行部件。本文主要介绍世强代理的线性霍尔传感器MLX90251在智能门锁中的应用。

智能锁系统

在图一中是世强关于整个智能锁的原理框图。要实现门锁的开关最终要控制门闩的精确位移。实现位置检测的有传统式的光电开关、机械限位开关等。但由于这些器件的精度较差，并且体积较大在智能锁的应用中显得力不从心。世强代理的线性霍尔传感器完可以克服以上缺点。具有非常小的体积，安装非常方面。应用上只需要在门闩上面嵌一个小小的磁铁就可以实现毫米级的精确位置检测。

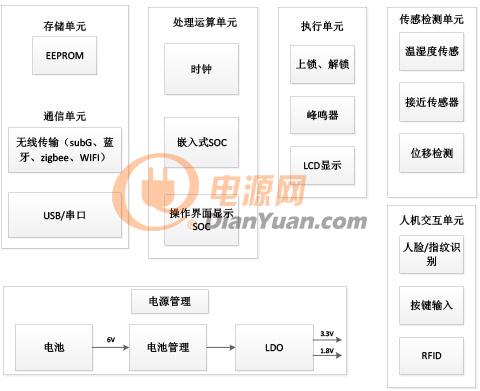

图一  智能锁原理框图

线性霍尔传感器的特点

世强代理的MLX90251是Melexis生产的CMOS可编程的高性能霍尔传感器。输出一个正比于磁场强度的模拟量。内部集成了数字信号处理器DSP，可编程的滤波器及温度补偿等功能模块。并且输出电压可以根据需要设置钳位到某个值。在世强元件电商平台上也可了解到相关技术方案。

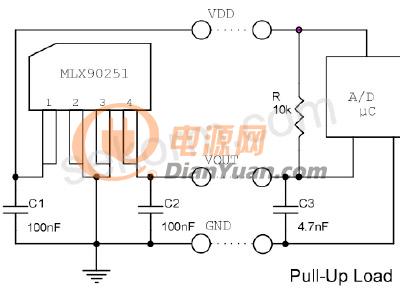

图二 线性霍尔传感器应用电路

总结

世强代理的Melexis线性霍尔传感器MLX90251其高精度，高灵敏度，低功耗，设计灵活等优点，能很好应用在智能门锁这类的位移检测，并且电路设计简单可靠，外部电路只需要二个电容一个电阻。
