CEATEC JAPAN 2018 TDK带你开拓超智能社会5.0科技

电源网讯 现如今，物联网已从十年前的概念发展到各行各业竞相追逐的现实风口，2018年全球化的智能互联网时代即将到来。作为世界知名的电子元件生产商，TDK基于拓展新能源领域的技术开发从来不遗余力。从电脑、家用电器、电动汽车到智能穿戴设备、太阳能等，TDK积极拓展新能源及绿色科技，用实际行动回馈社会。

在2018年10月16日于幕张会展中心召开的CEATEC JAPAN 2018展会上，TDK集团以“一同开拓，超智能社会”为主题，通过舞台真机演示（Demo）及现场产品展示的方式，展现TDK为实现超智能社会所做出的努力，相信这些新产品与新技术将使未来的生活更加舒适便捷、丰富多彩。

图1 TDK集团 CEATEC Janpan 2018 展台

在CEATEC JAPAN 2018展会上，TDK展台负责人向在场观众介绍：“今年TDK展位分为三个主要区域，中心舞台部分展示了TDK关于价值创造和与其它厂商合作的三个Demo（真机演示）产品，它们分别是利用全固态电池CeraCharge™的能量收集方案，压电执行器触觉体验方案和利用超声波传感器的个人指纹识别方案。在展区的右侧还展示了TDK高科技磁性颈环产品，展台左侧放置可供观众体验TDK开拓未来 AI概念项目。”此次展会，TDK产品展示区主要以汽车电子、ICT，以及工业&能源应用领域的相关产品为主。下面让我们一同来感受TDK在此次CEATEC上带来的惊艳表现。

DEMO展示

利用全固态电池能量收集方案

TDK全固态电池CeraCharge™是世界首个可装配型的全固态电池，具有高温工作、无泄漏、安全性高等特点，并可以通过回流安装在表面，可应用在物联网设备、实时时钟、蓝牙信标、环境发电系统中。

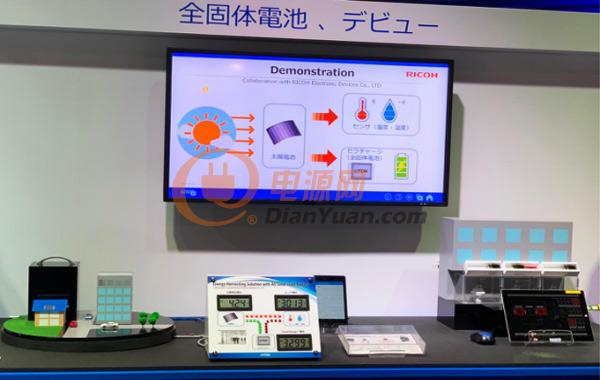

图2全固态电池能量收集方案Demo展示

在此次利用全固态电池能量收集方案的DEMO中，TDK带来与ROHM合作的能量收集Demo，及与理光电子合作的一款电源管理芯片方案。此款Demo产品在白天可通过使用光伏为太阳能电池充电，保障传感器的电力并将电力储存在CeraCharge™中，在黑暗中（夜晚）会将储存在CeraCharge™中的电力输出为设备提供必要的电力。基于未来社会一切都将通过传感器和物联网连接到网络，相信可提供稳定安全电力保障的全固态电池CeraCharge™将会有更大的发展机遇。

压电执行器触觉体验方案

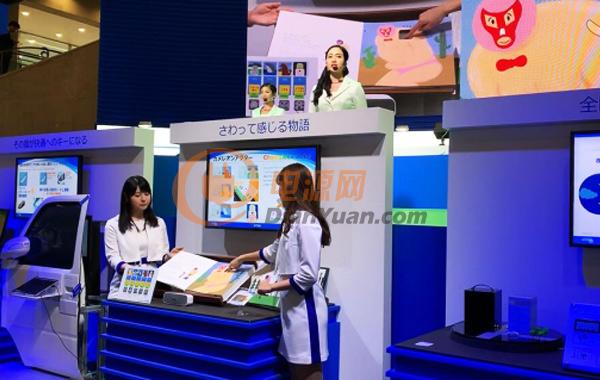

图3压电执行器触觉体验Demo

触觉反馈技术是一种通过皮肤感觉反馈（如力和振动）传达信息的技术。这款触觉体验的解决方案使用TDK专有的薄型压电执行器PiezoHap™，支持各种模式的震动。PiezoHap™是世界上最薄的电压执行器，厚度仅为0.35毫米，反馈时间为小于或等于1毫秒。在TDK产品体验区，观众可根据视频提示去按压触摸图画书，感受不同动物植物触觉震动反馈，有趣真实。

利用超声波传感器的个人指纹识别方案

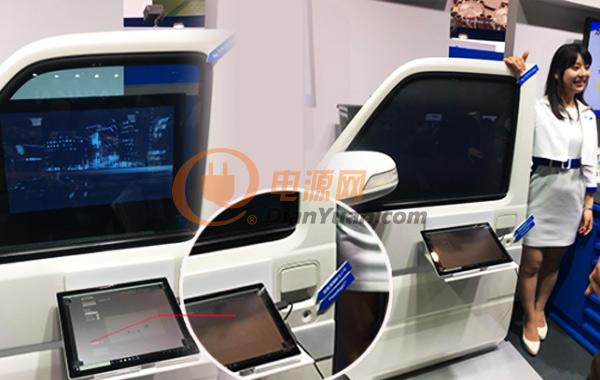

图4利用超声波传感器的个人指纹识别Demo展示

在这个方案中，安装在车辆中的超声波指纹传感器能够通过指纹识别特定的个人，用手指指纹按压PiezoHap执行器的震动操作反馈可以打开或关闭后视镜，同时使透明导电膜在透明与不透明之间切换光控状态。超声波传感器的个人指纹的特性，除了能精确地识别指纹图案，还能识别指纹厚度。透明导电薄膜的特点不光是透明还能够导电，通过导电来改变薄膜中液体的方向来实现透明与不透明的切换。除此之外，它还能应用在发热玻璃上。通过透明导电薄膜发热，可烘干雨水及车窗雾气，保证行车安全。TDK展台负责人表示，相信这个Demo中的超声波指纹传感器和透明导电薄膜能够更广泛的应用与除了汽车意外的各种领域中，并为人们带来便捷与安全。

汽车电子产品展示区

“PiezoHapt™执行器”- 体验极致触觉技术

在TDK产品展示区中,汽车电子展示部分的震动反馈&扬声器用压电执行器产品前人头攒动，这款产品带来的特殊震动反馈及声音反馈体验吸引不少观众排队体验参观。

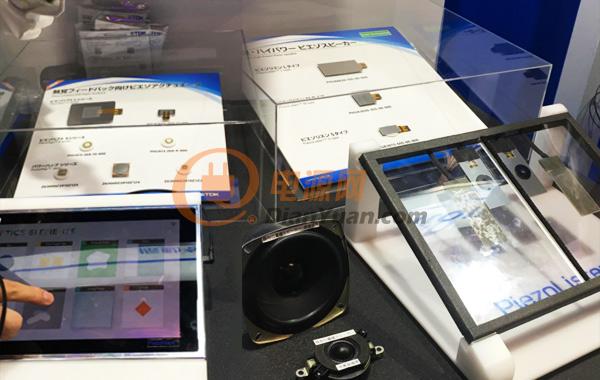

图5 PiezoHapt™执行器触觉体验

随着人们对通过触觉及传统的视觉和听觉来传达信息的“触觉技术”的兴趣和需求日益增加。TDK PiezoHapt™执行器应运而生。它是一款超薄型执行器，由层压式压电元件和隔膜组成，可通过低压驱动传递各种皮肤感觉。由于该产品可以通过脉冲控制自由地改变振幅，因此它可应用于可穿戴设备、触摸板、显示器、控制器等产品的各种振动模式。

带触觉反馈的PowerHap™压电执行器

凭借皮肤感官反馈和集成传感器功能，PowerHap™执行器在加速度、力、响应时间方面表现出无与伦比的性能，可提供高质量的皮肤感官反馈，大大增强人机交互 (HMI) 的传感体验。与传统电磁解决方案不同的是，PowerHap™执行器可激发范围为 1 Hz 至 1000 Hz 的刺激。因此，对主要人类机械感受器的定制触觉反馈而言，这类触觉压电执行器无显著的频率和幅度限制。可用于汽车、智能手机、平板电脑、家用电器、ATM、自动售货机、游戏控制器、工业设备及医疗设备等领域。

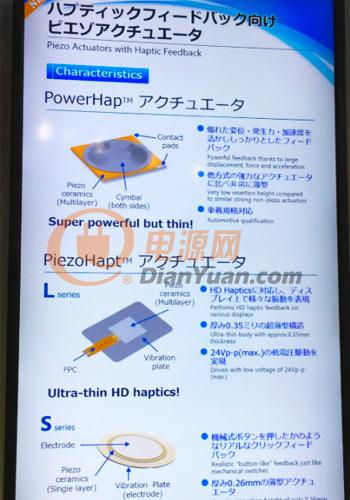

图6 PowerHap™压电执行器

此外，汽车电子产品展区还展示了高设计自由度的单晶荧光体，代表产品是“Smart Crystal™”。TDK通过先进的μ-PD方法（微拉下法）开发的形状控制单晶产品，“Smart Crystal™”被誉为“智能水晶”，除了半导体技术和光电子学领域，还可以广泛应用于医疗、汽车、测试和测量领域。

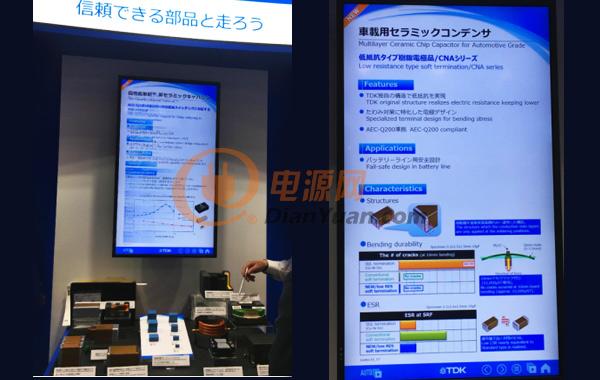

TDK高可靠性车载用被动元件产品阵容带来关于电感器、EMC对应元件、电容器及积层压片压敏电阻等系列产品。

图7高可靠性车载用被动元器件产品

ICT产品展示区

5G通信被动元器件相关展示

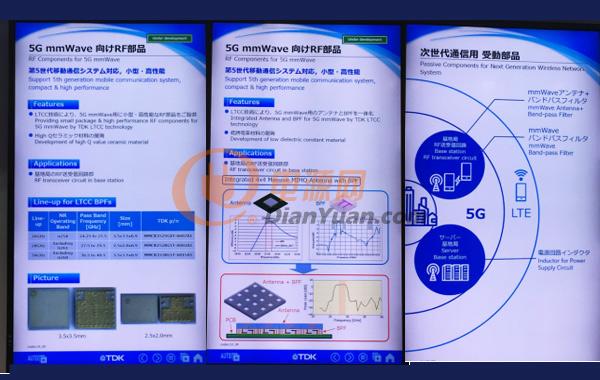

图8 5G通信被动元器件

伴随着5G时代的到来，高频移动通信的快速发展对相对应的高频器件提出了更高的要求。此次TDK带来面向5G通信的被动元器件产品——全新5Gmm Wave射频模组，它具有体积小，精度高的特点。通过LTCC技术利用Andena和BPF集成5Gmm Wave，可集成在基站的收发器产品中，帮助通讯客户在成本和性能方面实现最佳平衡。

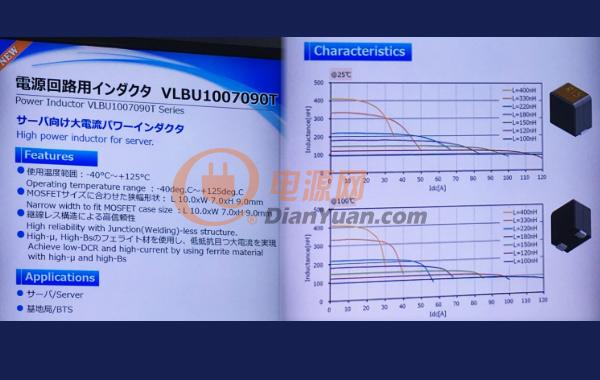

图 9电路电感器VLBU1007090T

电感器产品方面，TDK带来新品电源电路电感器VLBU1007090T，它是一款主要应用于服务器的高功率电感器。温度范围为-40℃至+125℃，并可通过High-u, sHigh-Bs实现低电阻和大电流。

节能创能产品—银积层型（银层叠）透明导电薄膜

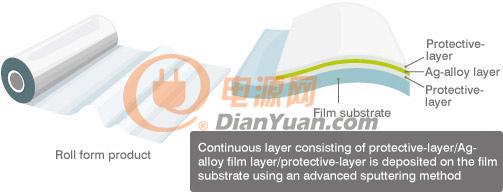

图10 银积层型（银层叠）透明导电薄膜结构示意图

此次ICT产品展示区的明星产品是银积层型（银层叠）透明导电薄膜。它是在PET薄膜上通过溅射法或湿式涂层(涂敷)法制造的产品，它可使透明导电层的低电阻化和采用独有光学调整层实现的高光学特性得到两全。在具备高透光率的同时，进一步实现低阻化和较好的挠曲性。红外区域具有高反射率，可实现高热屏蔽。此款产品的主要应用是透明电极和透明功能膜。在此次TDK DEMO展示的超声波传感器的个人指纹识别方案中，汽车车窗就使用了这块透明导电薄膜。

在成本上，TDK银积层型（银层叠）透明导电薄膜产品的价格会根据数量及使用场景有所不同。在用途上，可根据它本身的特性来定制应用场景，主要面向的应用领域有智能手机、平板电脑、汽车（EV）、汽车娱乐系统、可穿戴设备及医疗器械领域。

CeraCharge™ - 世界上第一款可充电SMD型全陶瓷固态电池

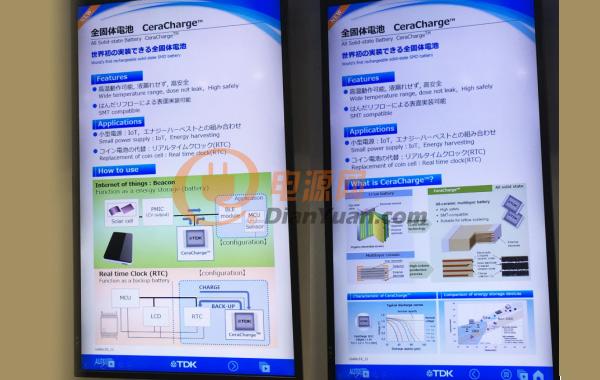

图11 全固态电池CeraCharge™性能优势

TDK全固态电池CeraCharge™电池是世界第一款可充电SMD型全陶瓷固态电池，尺寸为4.5×3.2×1.1mm，额定电压1.4V，容量100μAh，充放电循环次数大于1000次。区别于传统电池技术，CeraCharge属于固态充电电池，无任何液体电解质，采用与MLCC类似的多层技术。该技术结合了相对高能量密度和小原件体积，以及陶瓷多层元件的安全及大批量制造特性。此外，采用固体陶瓷作为电解质可消除火灾、爆炸和液体电解质泄露的风险。

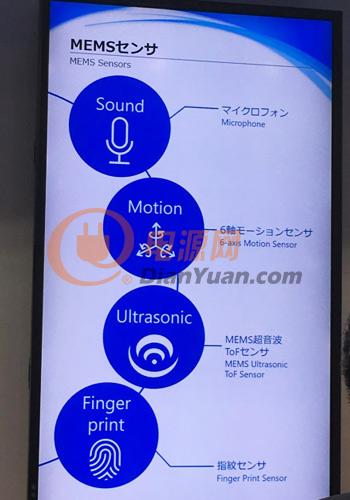

图12 MEMS 相关展品信息

TDK MEMS传感器涵盖6轴运动传感器、麦克风、指纹传感器、mems超声波tof传感器四个产品线。随着运动传感器技术正为越来越多的消费电子产品提供重要的功能，未来它将更广泛地应用于工业设备、移动、可穿戴设备、智能家居和汽车等领域。

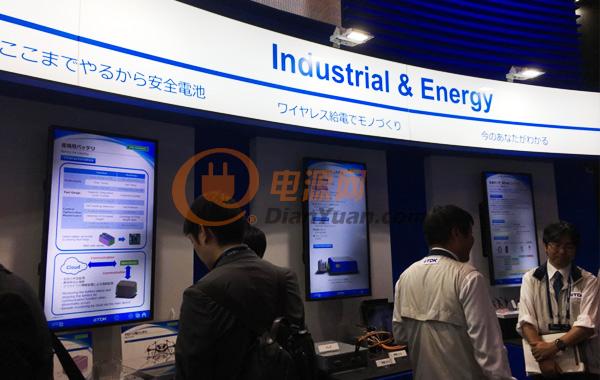

图13 TDK工业&能源展示区

工业&能源展示区主要展示产业设备用电池，产品设备用电池1KW无线供电系统，可穿戴式生物传感器Silmee™的感情分析方案。产品阵容有腕带式生物传感器Silmee™w20、电子体温计、雪地摩托车传感器等产品。

开拓未来 TDK带来人工智能新体验

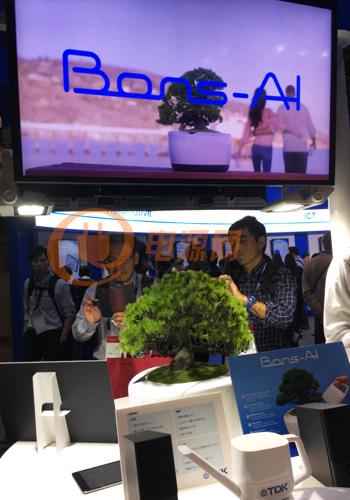

图14 开拓未来Bons AI概念项目

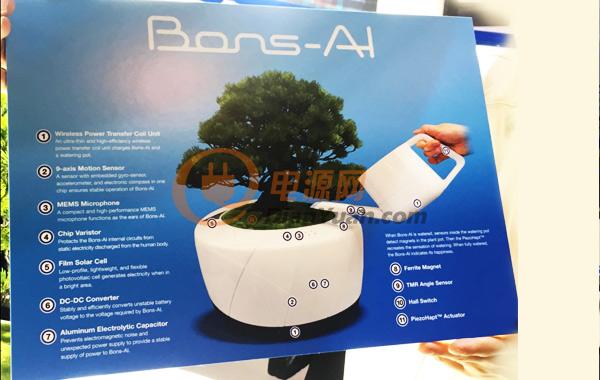

图15 Bons-AI搭载10多款TDK产品

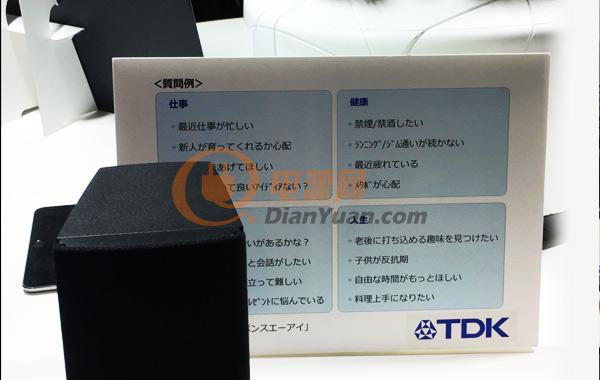

图16 Bons-AI 解决你的困扰

在参加Bons AI概念项目时，你将体验到来自未来世界的盆栽为你解决困扰。当你拿起水壶给盆栽浇水后，作为回礼，你可以向盆栽提出一个烦恼，盆栽会根据你的烦恼给你提供建议。TDK希望通过这样一种形式让观众切实感受到一种身处未来的亲身体验，并同时展示无线供电、运动传感器、霍尔开关、压电制动器等多款TDK产品。

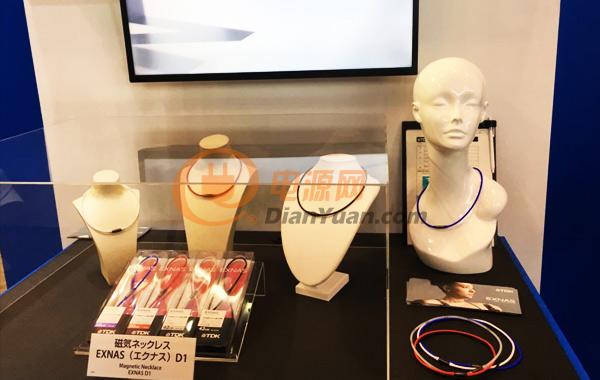

图17 磁性颈环展品展台

TDK集团以磁性产品起家，在磁性技术方面一直居于世界领先地位。此次展会上，TDK为绿色医疗行业带来一款保健产品——磁性颈环EXNAS。该产品使用TDK的钕磁铁“NEOREC 47 HF”,具有高功率、重量轻、体积小的特点，最大磁束密度160mT，重量仅为10g。颈环共有12个磁石，可帮助改善颈肩僵硬等磁力不足的症状，促进血液循环。展会现场有产品展示，观众可现场体验。

通过以上高科技产品的展出，我们不难看出，TDK致力于创造美好未来智能生活的决心。为了让我们生活的世界更加绿色环保，TDK正在以精益求精、不断进取的精神持续改善能源效率，为我们所构想的更美好的智能社会添砖加瓦。
