怎样实现最佳的DCM反激式转换器设计？

反激式转换器在连续导通模式(CCM)和非连续导通模式(DCM)下都可以工作。但对许多低功耗和低电流应用而言，DCM反激式转换器更加紧凑而且成本更低。本文将详细介绍此类转换器的设计步骤。

DCM操作的特点是转换器的整流器电流在下一个开关周期开始之前即减小至零。在切换前将电流降至零将减少场效应晶体管(FET)的耗散并降低整流器损耗，而且通常也会降低变压器的尺寸要求。

而CCM操作则直到整个开关周期结束时仍保持整流器的电流传导。我们在“关于反激式转换器的几大关键设计考量因素”和“CCM反激式转换器的设计细节及损耗计算”这两篇文章中曾介绍了反激式转换器的设计考量和CCM反激式转换器的功率级公式。CCM操作最适合中高功率应用，但如果是低功率应用，则可以使用DCM反激式转换器，请继续阅读下文。

图1显示了一个简化的反激原理图，它可以在DCM或CCM模式下运行，并根据时序在模式之间进行切换。为了保持电路在DCM模式下操作，如本文将要评估的，关键组件的开关波形应具有图2所示的特性。

在占空比周期D内，FETQ1导通，电路开始工作。T1原边绕组中的电流始终从零开始，上升至由原边绕组电感、输入电压和导通时间t1决定的峰值。在此FET导通时间内，二极管D1因T1的副边绕组极性而反向偏置，迫使所有输出电流在t1和t3期间由输出电容器COUT提供。

当Q1在周期1-D期间关断时，T1的副边电压极性反转，使D1将电流传导至负载并对COUT进行充电。D1中的电流在t2期间从其峰值线性下降至零。一旦T1存储的能量耗尽，在剩余时间段t3中只会剩余振铃。这种振铃主要是由于T1的磁化电感以及Q1、D1和T1的寄生电容造成的。这在t3期间通过Q1的漏极电压很容易看出来，该电压从VIN加反射输出电压下降回VIN，因为一旦电流截止，T1就无法支持电压。（注意：t3中若没有足够的死区时间，将可能进入CCM操作。）CIN和COUT中的电流与Q1和D1中的电流相同，但没有直流偏移。

图2中的阴影区域A和B突出显示了变压器在t1和t2期间的伏微秒积，它们必须保持平衡以防止饱和。区域“A”代表(Vin/Nps)×t1，而“B”代表(Vout+Vd)×t2，均以副边为参考。Np/Ns是变压器原边与副边的匝数比。

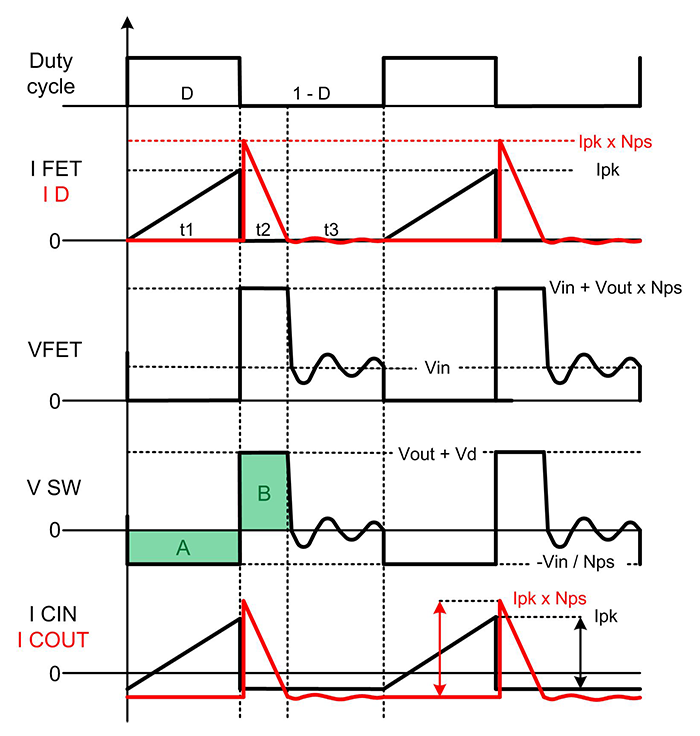

图2：DCM反激式转换器的关键电压和电流开关波形以及设计人员须指定的几个关键参数。

表1详细说明了DCM相对于CCM的特性。DCM的一个关键属性是，无论变压器的匝数比如何，具有较低的原边电感都会降低占空比。它让您可以限制设计的最大占空比。如果想要使用特定控制器或保持在特定的导通或关断时间限制之内，这一点可能很重要。较低的电感需要较低的平均能量存储（尽管具有较高的峰值FET电流），与CCM设计相比，通常也允许使用更小的变压器。

DCM的另一个优点是这种设计消除了标准整流器中的D1反向恢复损耗，因为电流在t2结束时为零。反向恢复损耗通常表现为Q1中耗散的增加，因此消除它们会降低开关晶体管上的应力。输出电压越高，该优势愈加明显，因为整流器的反向恢复时间也随着二极管额定电压的增大而增加。

开始设计之前，开发人员需要了解几个关键参数以及基本的电气规范。首先要选择开关频率(f

)、所需的最大占空比(D)以及估计的目标效率。然后根据公式1计算出时间t1：

接下来，用公式2估算变压器的峰值原边电流Ipk。对于公式2中的FET导通电压(Vds_on)和电流采样电阻电压(VRS)，先假设较小的0.5V压降比较适合，稍后可以更新压降值。

根据图2中A和B面积相等，通过公式3计算所需的变压器匝数比Np/Ns：

其中x是t3所需的最小空闲时间（从x=0.2开始）。

如果想要改变Np/Ns，则调整D

并再次迭代计算。

接下来，用公式4和5来计算Q1(Vds_max)和D1(VPIV_max)的最大“平顶”电压：

这些组件常常会因变压器漏电感而产生振铃，根据经验，实际值预计要比通过公式4和5得出的值高10-30%。如果Vds_max高于预期，减少D

可以降低它，但VPIV_max会增加。此时需要确定哪个组件电压更关键，并在必要时再次迭代计算。

用公式6计算t1_max，其值应与公式1接近：

用公式7计算所需的最大原边电感：

如果选择的电感低于公式7算出的电感，则根据需要进行迭代计算，增加x并减少D

，直到Np/Ns和Lpri_max等于所需要的值。

然后，利用公式8来计算D

：

并分别利用公式9和10计算最大Ipk及其最大均方根(RMS)值：

根据所选控制器的电流采样输入最小电流限制阈值Vcs（公式11），计算允许的最大电流采样电阻值：

使用公式9得到的Ipkmax值和RS来验证假设的FETVds压降和公式2中的采样电阻器VRS是否接近；如果差别较大，则再次迭代。

利用公式12和13以及公式10的结果，来计算RS的最大耗散功率和Q1的传导损耗：

FET开关损耗通常在Vinmax处最高，因此最好利用公式14计算整个VIN范围内的Q1开关损耗：

其中Qdrv是FET总栅极电荷，Idrv是预期的峰值栅极驱动电流。

公式15和16用于计算FET非线性Coss电容充电和放电的总功率损耗。公式15中的被积函数应与0V至实际工作Vds之间的实际FETCoss数据表曲线严格匹配。Coss损耗通常在高压应用或使用极低RDS(on)FET时最大，其Coss值也较大。

通过将公式13、14和16的结果相加来估算总的FET损耗。

公式17表明该设计中的二极管损耗将大大简化。请确保选择额定副边峰值电流远大于IOUT的二极管。

输出电容通常选择公式18或19中值较大的那一个，这两个公式根据纹波电压和等效串联电阻（公式18）或负载瞬态响应（公式19）来计算电容：

其中∆IOUT是输出负载电流的变化，∆VOUT是允许的输出电压偏移，而fBW是估计的转换器带宽。

用公式20计算输出电容器RMS电流：

用公式21和22估计输入电容器的参数：

公式23、24和25总结了三个关键的波形时间间隔及其关系：

如果需要额外的副边绕组，公式26可以轻松计算出额外的绕组Ns2：

其中V

和Ns1是稳压输出电压。

变压器原边RMS电流与公式10中的FETRMS电流相同；变压器副边RMS电流如公式27所示。变压器磁芯必须能够在不饱和的情况下处理Ipk。当然还要考虑磁芯损耗，但这不在本文讨论范围之内。

从上述步骤中可以看出，DCM反激式设计是一个迭代过程。开关频率、电感或匝数比等初始假设可能会根据后面的计算结果（例如功耗）改变。别怕麻烦，根据需要多次迭代执行设计步骤，以实现您需要的设计参数。只要付出努力，就可以实现最佳的DCM反激设计，提供低功耗、紧凑和低成本的解决方案，满足电源转换器的需求。

（参考原文：Designing a DCM flyback converter）
