慧能泰推出高性能USB PD PHY芯片HUSB311

在USBType-CPD领域，慧能泰半导体一直领先于国内芯片厂商。国内第一颗USBPD3.0认证协议芯片、国内第一颗USBPD3.0PPS认证协议芯片、国内第一颗USBPD3.0eMarker协议芯片均是出自慧能泰。截至目前，慧能泰取得USBPD认证的芯片数量也是国内最多的。随着USBType-CPD在手机、笔记本电脑、平板电脑、显示类产品、物联网产品、智能家居、汽车前装等多个领域快速普及，慧能泰半导体不断推出USBPD新品。

近日，慧能泰推出了高性能的USBPDPHY芯片HUSB311。HUSB311也叫USBType-C端口控制器（Type-CPortController，简称TCPC）。HUSB311支持WLCSP-9B和QFN-14L两种封装形式。相对于市场上同类产品，HUSB311具有支持更高的VBUS和CC引脚耐压、兼容更多指令、支持多个I

C地址模式和支持两种不同的封装形式等多个优点。

HUSB311特点总结如下：

●USBPD双重角色(Dual-RolePort)

●支持USBPD3.0和USBTCPCIV1.1

●Host模式、Device模式和DRP模式的插拔检测

●电流能力广播和检测

●线缆类型识别

●支持VCONN

●支持死电池模式

●超低功耗待机模式

●30VVBUS引脚耐压和24VCC引脚耐压

●支持2个I

C通信地址

●支持BIST模式

●e-fuse烧录模式

●WLCSP-9B(1.35mmx1.4mm)和QFN-14L(2.5mmx2.5mm)两种封装模式

●±2kVHBMESD

图1显示了HUSB311的WLCSP-9B封装和QFN-14L封装的示意图。

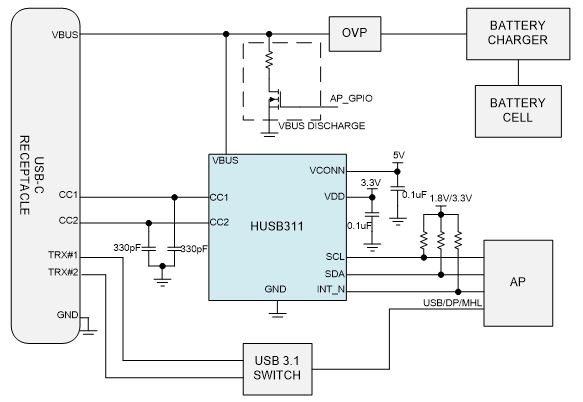

图2.给出了HUSB311的典型应用电路图。该电路适用于DRP双重模式下电池的充放电和数据通道控制。应用处理器（AP）或者嵌入式控制器（EC）对HUSB311进行控制，再根据HUSB311的信息，对电池充电器和USB数据开关进行控制。

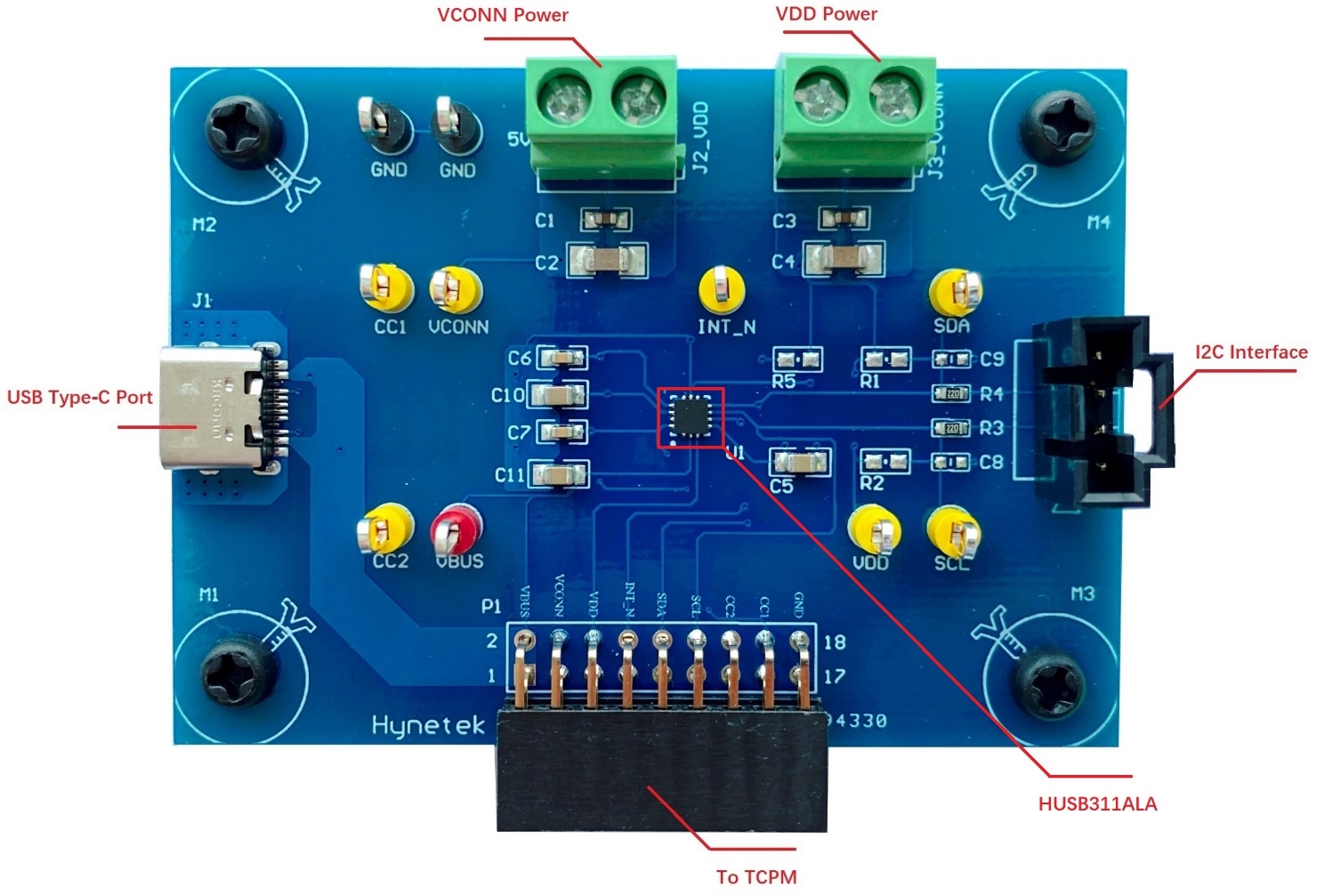

图3是HUSB311的评估板EVB_HUSB311ALA照片。该评估板采用HUSB311的QFN-14L封装的型号HUSB311ALA。而WLCSP-9B封装的对应型号为HUSB311ACC。

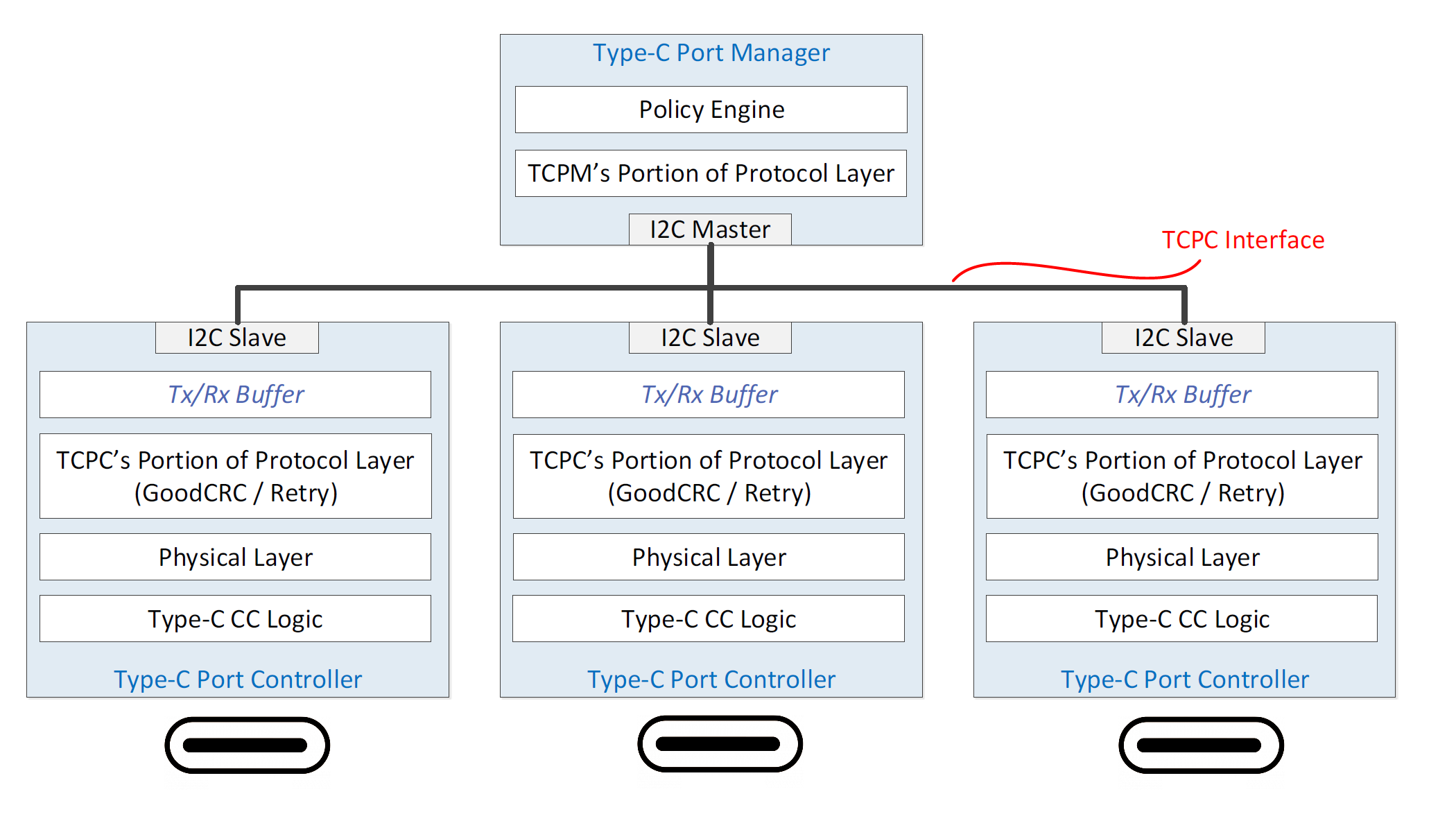

图4.显示了USBType-C端口管理器（Type-CPortManager,简称TCPM）和三个USBType-C端口控制器TCPC之间的互连图。它们的工作方模式为：

●TCPM实现USBPD堆栈的PolicyEngine和协议层。通过嵌入式控制器可以实现TCPM功能。

●TCPC是一个功能块，除了消息创建之外，它还包含了VBUS和VCONN电源控制、USBType-CCC逻辑以及USBPDBMC物理层和协议层。根据USBPD规范中定义的时序约束，一个TCPM可用于驱动多个TCPC。

●TCPM和TCPC之间的连接定义为USBType-C端口控制器接口TCPCI。

相对于普通的USBPD架构，TCPC和TCPM分开的优点在于：

●系统中最有可能需要定制的组件被整合到一个微控制器中，并保留在每个端口专用的芯片之外，使每个系统更容易升级和优化。

●减少每个端口的复杂性和成本，特别是在系统中已经存在适合TCPM的微控制器的情况下。

●TCPC控制器与将来对USBPowerDelivery和USBType-C的升级关联性非常小，芯片供应商可以专注于为堆栈的物理层优化IC。

市场上同类的产品包括FUSB302、RT1715、RT1711和TUSB422等。HUSB311均与它们管脚兼容，TCPM的软件程序相似度也很高。

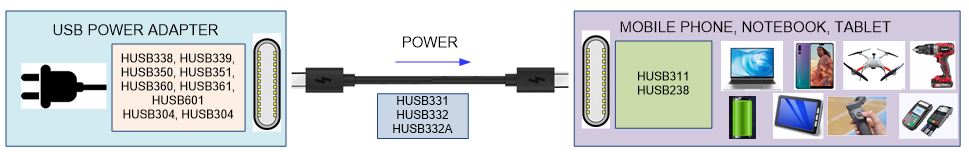

图5.给出了电源适配器和各类设备的连接。电源适配器和各类设备只传输功率，不传输信号。HUSB311可用于各类设备中。如果这些设备是PDSinkonly的产品，也可以采用更简单的PDSink芯片HUSB238。对于PDSource产品，可采用HUSB338,HUSB339,HUSB350,HUSB351,HUSB360,HUSB361等。如果只是支持USBType-C供电，则可采用HUSB305。USB电子标签芯片HUSB332和HUSB332A支持USB线缆最大5A的电流传输。

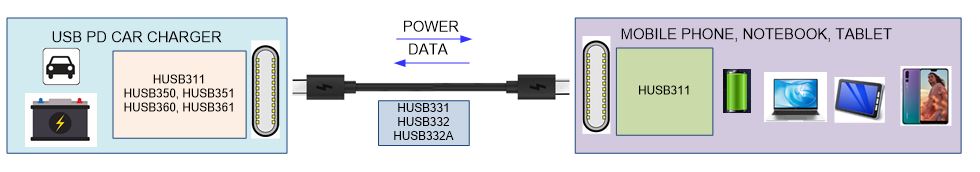

图6.给出了车载充电器和各类设备的连接。除了功率传输，还可以实现高速数据传输。通过DRSwap指令，Host和Device之间的DataRole可以实现数据模式的DFP/UFP角色切换，但是仍然保持Source和Sink的功率模式不变。USB电子标签芯片HUSB332和HUSB332A支持USB线缆最大5A的电流传输和高速数据传输。

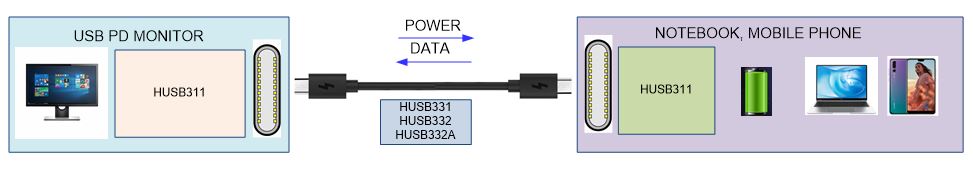

图7.给出了显示器和各类设备的连接。除了功率传输，还可以实现高速数据传输。通过DRSwap指令，Host和Device之间的DataRole可以实现数据模式的DFP/UFP角色互换。通过PRSwap指令，Source和Sink的PowerRole功率模式也可以实现互换。USB电子标签芯片HUSB332和HUSB332A支持USB线缆最大5A的电流传输和高速数据传输。

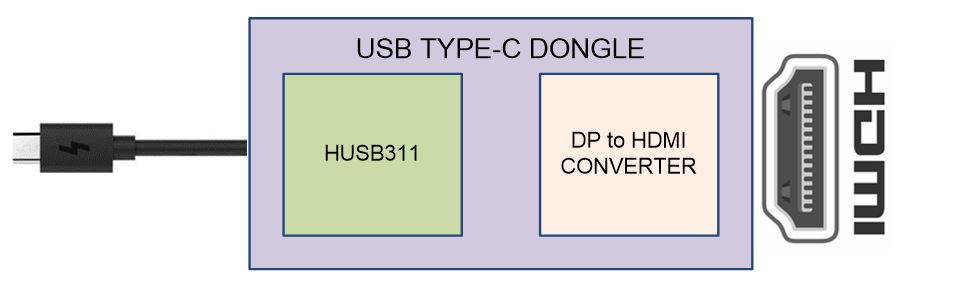

图8.给出了USB-C转HDMI的Dongle方案。除了HUSB311之外，还需要一颗DPtoHDMI的转换芯片。

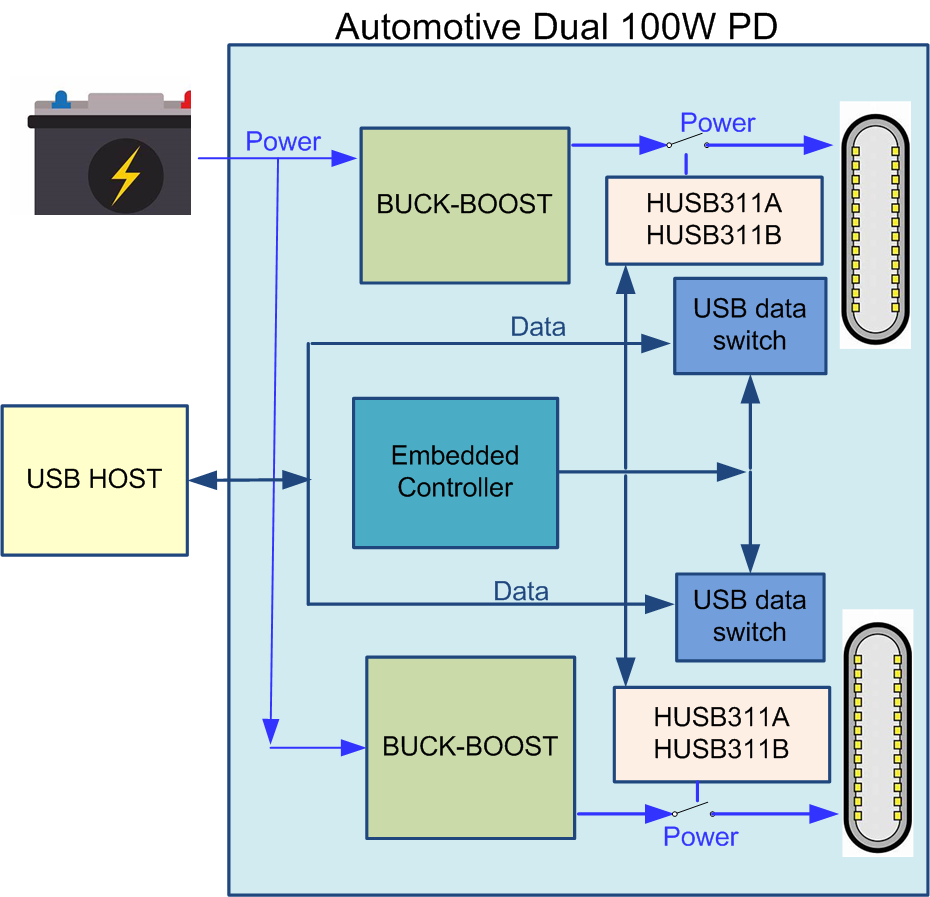

图9.给出了汽车前装上应用的双路100WUSBPD参考方案。该方案支持100W电源固定或者动态共享的双路USBPD输出。得益于HUSB311支持两个I

C地址，嵌入式控制器可以采用一个IC总线与两颗HUSB311实现通信。该方案扩展用于BC1.2充电下行端口（CDP）的USB数据通讯，方案的优势很大。
