2nm晶圆工厂将在新竹开建！台积电占据EUV领先份额

会上，YP Chin 首先强调了台积电的先进制程产能有望保持 30% 的复合年增长率（CAGR），并且从 16nm 和 7nm 一路介绍到了当前最新的 5nm 工艺。

按照计划，台积电有望在 2021 年底将 N7 产能提升至 2018 年的四倍，且 N5 产能也将较去年翻一番。展望到 2023 年，该公司还致力于将 N5 产能翻至去年的四倍。

除了 N7 和 N5，台积电还展望了 N6 和 N4 等工艺。虽然 N4 工艺仍处于早期阶段，但 7nm（N7 和 N6）工艺的缺陷密度已经有所下降。

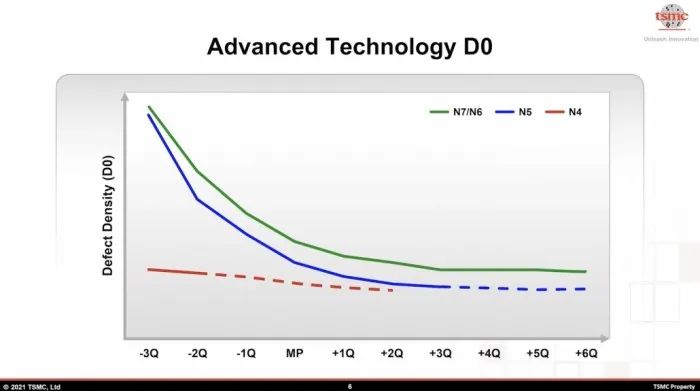

台积电 N5 / N4 缺陷密度

TSMC 高级研发副总裁米玉杰表示，N4 风险试产将于 2021 年晚些时候开启。此外 YP Chin 在主题演讲期间分享了有关台积电产能的关键统计数据。

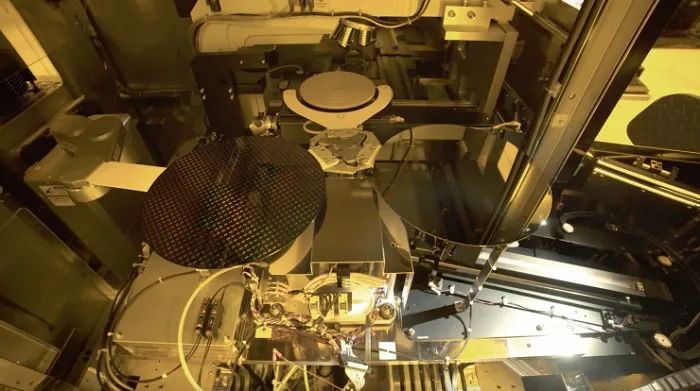

据悉，为减少整体缺陷，现代芯片制造所需的电路尺寸缩小，严重依赖于使用更短波长光线的机器。比如台积电的 N5 工艺，就使用了更多的极紫外光刻（EUV）层。

目前台积电已经部署了全球近半的 EUV 光刻机，同时承担了全球 65% 的先进半导体晶圆出货量（2020 上半年的 EUV 晶圆产能占到了 60%）。

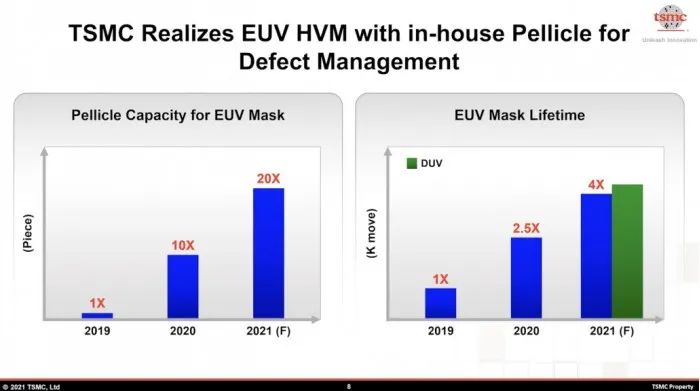

台积电计划进一步增加 EUV 掩膜的用量

作为芯片制造中不可或缺的一环，当在硅镜片上刻印电路的时候，掩膜能够保护成品免受杂志或任何污染而导致的缺陷。

对于台积电来说，该公司也计划在 2021 年底前将 EUV 掩膜的产能翻番、延长寿命、同时降低成本，而上一代深紫外光刻（DUV）产线也将受益于此。

接着，YP Chin 概述了下一代 3nm 工艺和 N2 节点的计划，其中台南 Fab 18 工厂可在 5 / 6 / 7 / 8 阶段负责 N3 生产，且该工厂可在 4 阶段扩大现有的 N5 产能，以确保实现长期目标。

最后，他证实台积电将在新竹市新建一座 Fab 20 工厂，以承担 2nm 系列工艺的半导体生产。尽管当前仍在忙着征地，但该公司已经为 Fab 20 工厂的初期生产规划了四个阶段。
