简单而实用！一种简易电池低压检测器/指示器电路的设计

问：简易的电池低压检测器/指示器电路

电压监控器是一种常用于关闭单片机的器件，以防掉电对单片机的存储器造成损坏。它们也可用作简单的电路，用于检测电池上的低压状况。

低电量检测电路

以一个1.5V碱性AA电池为例，该电池在电压达到1.1V后就几乎毫无用处了。

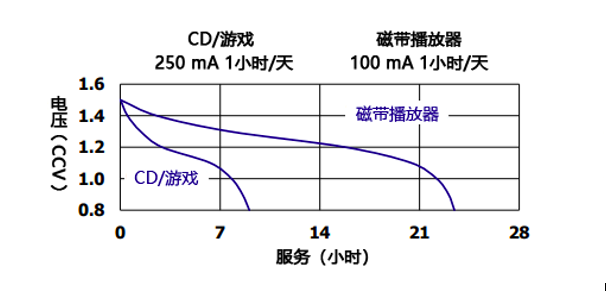

（图片源自Energizer规格书https://data.energizer.com/pdfs/EN92.pdf ）

在示例电路中，我们使用了四个串联的AA电池，因此初始电压为6V，然后我们可以通过电压监控器了解电池电压何时降至4.5V左右。

上述监控器的阈值为4.55V且配备正向电压为2.1V的漫射红色LED，要计算其限流电阻，可以采用以下公式：

（阈值电压 -  LED正向电压）÷LED电流

4.55V - 2.1V = 2.45V

2.45V ÷ 0.008A = 306欧姆

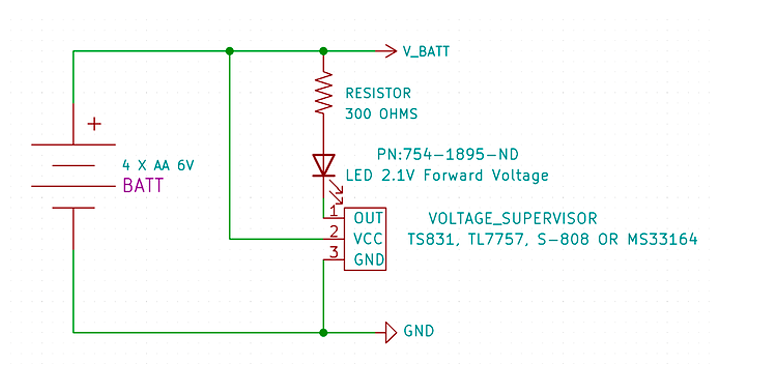

电路原理图

电路所选择的阈值电压可根据电池电量耗尽前所需的警报时间而变化。

通孔TO-92-3封装电压监控器越来越难买，因此为了拓宽通孔原型制作的前景，可以使用以下SOT-23适配器分线板和一些装配夹，以制作面板安装LED指示器：

·         Capital Advanced Technologies SOT-23适配器分线板零件编号：6103

·         适用于面板安装LED指示器的3mm和5mm边框装配件

应选择开路漏极/开路集电极有源低电平类型的电压监控器，以便吸收足够的电流为LED供电。为节省能量，可以尝试设置不同的LED限流电阻值，直至仍能使LED发光的最高电阻值。
