来源:EETOP易特创芯发布时间:2021-03-16
询问 AI具体来说,通过工艺优化,使用Inpria的金属氧化物抗蚀剂(MOx)在一次曝光中实现了高密度的28纳米间距线/空间图案化,并考虑到了大规模生产。

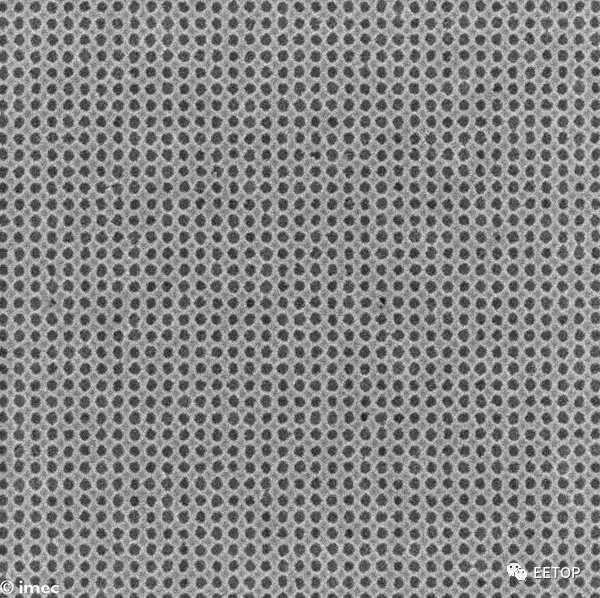

使用NXE获得的28nm间距接触孔;NA = 0.33的3400全场扫描仪。显影后的SEM图像
该团队能够将光学和电子束检测与电学数据相关联,从而进一步洞察改善概率缺陷,包括缺陷和电桥。此外,通过对光源的优化,使NXE:3400能够刻出尽可能小的间距(间距为24 nm的线/空间和间距为28 nm的接触孔),使下一代高NA EUV光刻系统所需的材料得以尽早开发。
据imec介绍,EUV光刻技术已经到了一个关键时刻,要么转向多图案化(多次曝光),为下一代IC刻录更密集的图案,要么用目前的NA=0.33全场扫描器进一步改进单图案化。。
新闻来源:EETOP易特创芯,文中所述为作者独立观点,不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj。
