Pickering Electronics公司推出微型高压舌簧继电器用于安森美半导体公司的集成电路测试系统

应客户需求研发出业内尺寸最小的高压舌簧继电器

2020年7月14日，于英国滨海克拉克顿镇，拥有超过50年舌簧继电器制造经验且在微型和高性能继电器研发方面处于业内领先地位的Pickering Electronics公司应全球知名芯片制造商安森美半导体公司的需求，研发出一款微型高压继电器，用于安森美公司设计的一款新的测试台。

由于舌簧继电器具有尺寸小、隔离电阻高、触点密封、动作速度快以及寿命长等优点，因此通常是测试测量应用开关系统解决方案的最佳选择。安森美半导体公司是Pickering的长期客户，他们在研发一款新的测试台时发现他们需要一款截止电压至少400VDC并且尺寸足够小能满足他们高密度开关要求的舌簧继电器，因此向Pickering提出了这项需求。

安森美公司提出的较以往更高的规格要求中包含一项内部间隙限制，这导致器件过大因此无法放置于Pickering的其他微型继电器的包装内。尽管如此，Pickering很快便解决了这个难题，在仅仅7周后向安森美公司寄出了第一款原型产品。这款继电器原型为微型单列直插（mini-SIP）封装，占板面积为12.5mm x 3.7mm且高6.6mm，可提供最低1500V的截止电压。

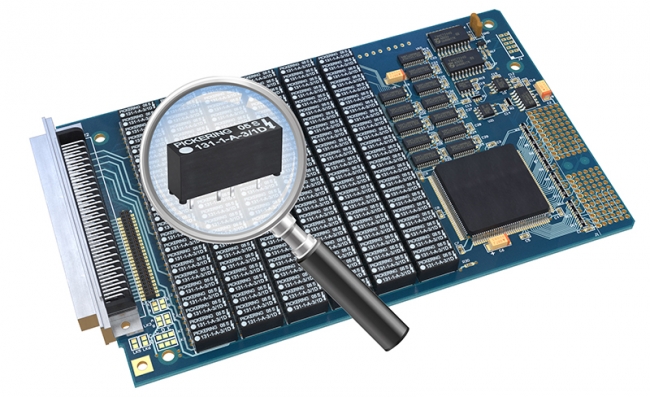

Pickering公司的CEO Keith Moore说：“Pickering能自主完成继电器设计的所有环节而且生产都在自己的工厂进行，所以我们能够快速且高效地应对客户的定制需求，安森美的这个项目就是一个很好的例子。我们以往也接过很多类似的案例，每个特殊定制设计随后都会成为我们的一个新的标准产品。为安森美定制的继电器现在是我们的131系列，它是业内尺寸最小的高压舌簧继电器。”

131系列舌簧继电器提供3V、5V和12V三种线圈电压选择，并且提供可选配的内部二极管。该系列继电器为1 Form A（通电后闭合）单刀单掷常开型配置，切换电流最大0.7A，功率最大10W，是电缆测试仪、混合信号/半导体测试仪、背板测试仪、高压仪器、在线测试设备和其他高压应用的理想之选。

Pickering Electronics公司也生产很多其他种类的微型高压单列直插（SIL/SIP）舌簧继电器。比如119系列提供最高3kV的截止电压规格，占板面积为15.1 x 3.7mm，高为6.6.mm（1 Form A）。而104系列提供相同的截止电压规格，但功率更高，最高25W，并且线圈电阻也更高，最高3000Ω，封装体积为24.1 x 6.3 x 8.2mm（1 Form A）。

关于Pickering Electronics公司

Pickering Electronic公司自成立起至今已逾50年，一直致力于生产用于仪器和测试设备的高品质舌簧继电器。目前，Pickering的单列直插（SIL/SIP）系列继电器是业内研发得最好的并且尺寸仅有很多竞争产品的四分之一。这些小型的单列直插舌簧继电器被全球各地的大规模ATE和半导体公司大量购买。

Pickering Electronics公司是私人企业Pickering集团旗下的子公司。Pickering集团由三家电子制造商组成，除了Pickering Electronics外还包括设计和生产模块化信号开关和仿真产品的Pickering Interfaces公司，以及设计和生产线缆和连接器的Pickering Connect公司。
